С возможностью настройки

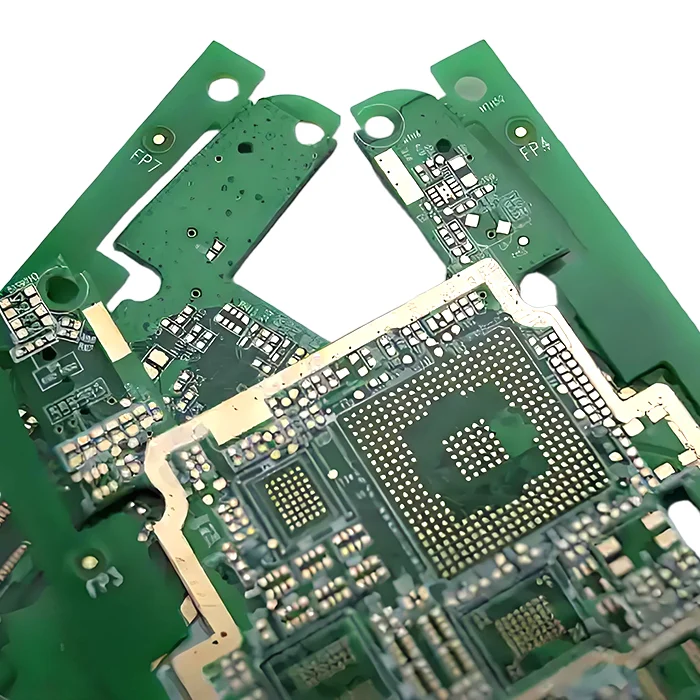

Оптовая высокая Tg FR4 PCB

$32.90

Описание продукта

MOKOPCB предоставляет оптом печатные платы FR4 с высоким Tg, изготовленные из ламината FR4 с высоким Tg (≥ 170°C или выше). Этот 6-слойный FR4 с высоким Tg180 предназначен для высокомощных и высоконадежных приложений, таких как автомобильные системы и промышленные платы управления. Tg180 позволяет им противостоять тепловой деформации и расслоению при высоких температурах, чтобы иметь большую производительность и более длительный срок службы. Мы поддерживаем индивидуальные оптовые заказы по разумной цене и отличного качества.

По морскому транспорту

Shipping fee and delivery date to be negotiated. Send inquiry for more details.

Платежи и обеспечение

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Простой возврат и возврат

Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.

Количество слоев	6L
Базовый материал	FR4
Толщина платы (мм)	2.0 мм
Максимальный размер платы (мм)	570 ×670 мм
Допуск по размеру печатной платы	±0,2 мм
Минимальный размер отверстия	0,15 мм
Минимальная ширина проводника	4 mil
Толщина меди	2 унции
Отделка поверхности	ENIG
Сертификаты	UL, RoHS, ISO и REACH

Add a review

Оптовая высокая Tg FR4 PCB

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Вопросы и ответы

1. Каковы ваши условия оплаты?

T/T, Paypal, Western Union, L/C, ESROW.

2. Совместима ли эта печатная плата FR4 Tg180 с процессом бессвинцовой пайки (RoHS)?

Да, полностью совместим. High-Tg180 FR4 способен выдерживать бессвинцовую дожиг (260-280°C). Он имеет высокие Tg(180℃) и Td(температура разложения ≥350°C), что гарантирует отсутствие расслоения и образования пузырей во время циклов дожига. Она также соответствует стандартам IPC-4101/21, что подтверждает ее надежность для промышленных и автомобильных применений.

3. Какую пользу приносит 6-слойная компоновка? Можно ли изготовить 8- и 12-слойную печатную плату Tg180 FR4?

6-слойная печатная плата Tg180 оптимизирует целостность сигнала для снижения электромагнитных помех и наводок, а более высокая плотность позволяет использовать ее для сложных конструкций, таких как DDR4.
Мы определенно поддерживаем 8-, 12- и другие слои, и стоимость также увеличивается примерно на 15% за каждый дополнительный слой. Сообщите нам ваши ключевые требования, такие как количество слоев, Tg, вес меди, и мы предложим вам индивидуальное предложение.

4. Можно ли использовать HASL вместо ENIG для экономии средств?

Не рекомендуется использовать HASL для High-Tg180, потому что тепловой шок HASL (270°C+) может привести к отслоению слоя. Кроме ENIG, вы также можете выбрать иммерсионное олово или OSP.

5. Поддерживаются ли заглубленные и глухие проходы в этой печатной плате с высоким Tg180?

Да, мы поддерживаем сверление заглубленных и глухих межслойных отверстий с типичным минимальным размером 0,15 мм, но это увеличит стоимость.

<p data-dl-uid="53" data-dl-original="true" data-dl-translated="true"

6. Может ли печатная плата с высоким ТГ быть гибкой?

Нет, печатные платы с высоким Tg являются жесткими, поскольку их материал, высоко-Tg FR4, представляет собой термореактивную смолу, которая сопротивляется изгибу для поддержания термостабильности. Однако мы можем попробовать гибко-жесткие гибридные схемы с высоким ТГ.

<p data-dl-uid="54" data-dl-original="true" data-dl-translated="true"

7. Как высокий Tg влияет на сверление и формирование отверстий в многослойных печатных платах FR4?

Печатная плата FR4 с высоким ТГ имеет проблемы со сверлением из-за жесткой и хрупкой смолы, которая может вызвать повышенный износ инструмента и размазывание смолы при формировании сквозных отверстий. Лазерное сверление и обработка смолы после сверления являются необходимыми методами для обеспечения надежной проводимости сквозных отверстий в многослойных печатных платах с высоким содержанием ТГ.

<p data-dl-uid="55" data-dl-original="true" data-dl-translated="true"

8. Почему ламинаты с высоким ТГ более склонны к размазыванию смолы при сверлении?

Это связано с тем, что армированные стеклом смолы ПХБ скорее разрушаются на мелкие обломки, чем чисто срезаются. Кроме того, неорганические наполнители, такие как кремнезем, увеличивают истирание, а снижение эластичности при высоких температурах приводит к образованию мусора, который скапливается в просверленных отверстиях.

<p data-dl-uid="74" data-dl-original="true" data-dl-translated="true"

9. Необходимы ли печатные платы с высоким ТГ для приложений 5G и высокочастотных радиочастот?

Да. Печатные платы High-Tg имеют низкие потери сигнала и тепловое сопротивление, обеспечивая стабильные электрические характеристики для 5G, RF и других высокочастотных приложений.

<p data-dl-uid="75" data-dl-original="true" data-dl-translated="true"

10. Какой диапазон толщины доски вы предпочитаете?

Мы предоставляем прототип с настраиваемой толщиной от 0,3 мм до 5 мм в соответствии с различными слоями печатной платы. Стандартные варианты включают 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм, 2,0 мм.
