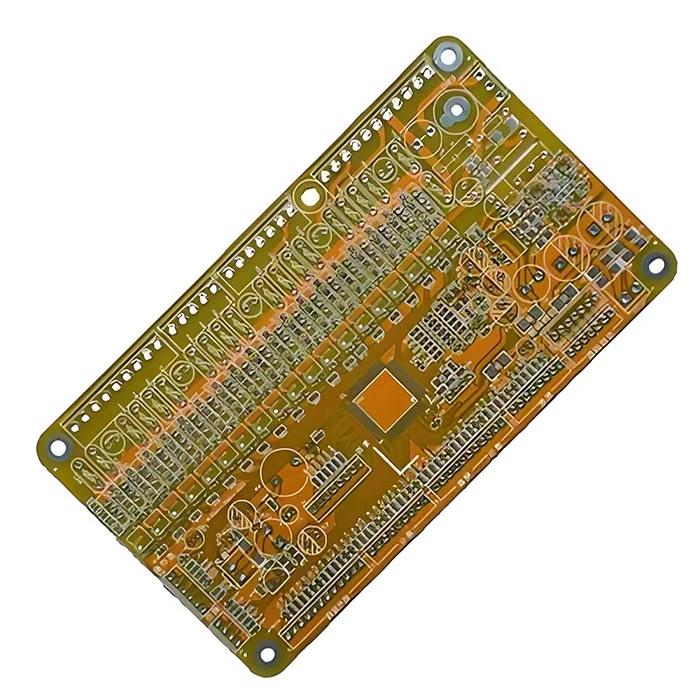

Печатная плата СВЧ-устройства с Rogers 4350B

$88.80

Описание продукта

Rogers 4530B, используемый в радиочастотных микроволновых печатных платах, представляет собой специфический керамический ламинат для высокочастотных приложений. Он характеризуется хорошими электрическими свойствами, механической прочностью и совместимостью с технологией обработки для применения в радиочастотных и микроволновых схемах, обычно включающих базовые станции, антенны, автомобильные радары и усилители мощности в современном мире.

По морскому транспорту

Shipping fee and delivery date to be negotiated. Send inquiry for more details.

Платежи и обеспечение

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Простой возврат и возврат

Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.

Количество слоев	8L
Базовый материал	Rogers RO4350B
Толщина платы (мм)	2.0 мм
Максимальный размер платы (мм)	570 ×670 мм
Допуск по размеру печатной платы	±0,2 мм
Минимальный размер отверстия	0,15 мм
Минимальная ширина проводника	4 mil
Толщина меди	2 унции
Отделка поверхности	ENIG
Сертификаты	UL, RoHS, ISO и REACH

Add a review

Печатная плата СВЧ-устройства с Rogers 4350B

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Вопросы и ответы

1. Какое минимальное расстояние между линиями слоя вы можете изготовить?

Минимальное расстояние между линиями слоя, которое мы можем изготовить, составляет 4 мили.

2. Какой цвет паяльной маски вы предоставляете?

Мы предлагаем зеленый, красный, желтый, синий, белый, черный и пурпурный цвета.

3. Можно ли выбрать иммерсионное серебро для экономии средств?

Да, но у него есть ограничения для высоких частот. Как Rogers 4350B справляется с терморегулированием?
RO4350B отлично справляется с терморегулированием благодаря своей более высокой теплопроводности (0,69 Вт/м/К). Тепловые каналы под горячими компонентами также помогают отводить тепло.

4. Что делает Rogers RO4350B особым материалом?

Rogers 4350B, высокопроизводительный ламинат для ВЧ- и СВЧ-приложений, уникален благодаря низким диэлектрическим потерям (Df = 0,0037), стабильному Dk (3,48), низкому поглощению влаги и великолепной теплопроводности (0,69 Вт/м/К). Превосходные свойства обеспечивают отличную целостность сигнала и терморегулирование, что делает их идеальными для 5G, автомобильных радаров и аэрокосмических систем.

5. Почему для RO4350B требуется специализированное сверление?

RO4003C труднее сверлить, чем FR4, поскольку его состав, усиленный керамикой, повышает абразивность. Традиционное сверление может привести к образованию неровных отверстий, размазыванию смолы и износу инструмента, в то время как лазерное сверление или твердосплавные сверла помогут получить чистые каналы для обеспечения надежности сквозных отверстий с гальваническим покрытием.

<p data-dl-uid="53" data-dl-original="true" data-dl-translated="true"

6. В чем разница между Rogers 4003c и 4350b?

У RO4003C немного ниже Dk (3,38 против 3,48) и потери (Df = 0,0027 против 0,0037), что делает его более подходящим для диапазона от 6 ГГц до 20 ГГц. Однако RO4350B обладает более высокой теплопроводностью (0,69 против 0,64 Вт/м/К), что обеспечивает ему лучшую производительность на частотах мм-волн (24 ГГц, 77 ГГц) и в жестких условиях эксплуатации. RO4003C мягче и легче поддается сверлению, в то время как RO4350B с содержанием керамики делает его более жестким, требуя более совершенных технологий изготовления.

<p data-dl-uid="94" data-dl-original="true" data-dl-translated="true"

7. Можно ли смешивать RO4350B с FR4 в штабеле?

Да, мы можем. RO4350 часто смешивается с FR4 в гибридных печатных платах для снижения стоимости, но нам также необходимо учитывать несоответствие CTE, чтобы предотвратить расслоение при высоких температурах и проблемы целостности сигнала в смешанных слоях. Мы часто используем FR4 для внутренних слоев (питание/заземление) и RO4350B для слоев радиочастотных сигналов и моделируем соединение, чтобы обеспечить наилучшую производительность.

<p data-dl-uid="54" data-dl-original="true" data-dl-translated="true"

8. Какова наилучшая стратегия заземления для RO4350B?

Для обеспечения надежного заземления ключевые методы включают: использование сплошных и неразрывных плоскостей заземления, применение ограждения сквозных отверстий, размещение заглубленных слоев заземления и сверление тепловых проходов.
