С возможностью настройки

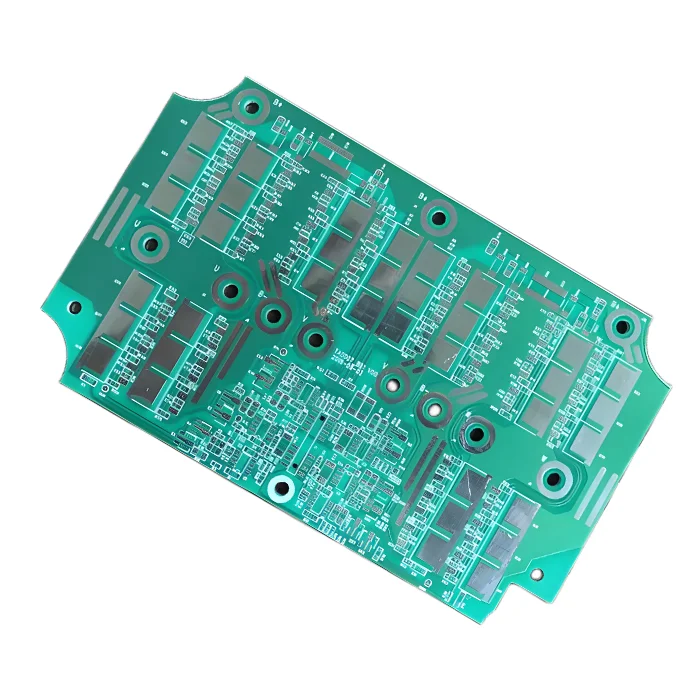

Металлический сердечник алюминиевой печатной платы

$66.99

Описание продукта

Металлический сердечник алюминиевой печатной платы обычно состоит из 3 слоев: слой медной цепи, изолирующий слой с высокой теплопроводностью и слой алюминиевого основания. Алюминиевое основание позволяет плате быстро отводить тепло, что делает ее идеальным решением проблемы теплоотвода для мощных электронных устройств. Она широко используется в мощных светодиодных светильниках, таких как автомобильные фары, моторные приводы и т.д.

По морскому транспорту

Shipping fee and delivery date to be negotiated. Send inquiry for more details.

Платежи и обеспечение

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Простой возврат и возврат

Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.

Количество слоев	2L
Базовый материал	Алюминий
Толщина платы (мм)	1,2 мм
Максимальный размер платы (мм)	570 ×1200 мм
Допуск по размеру печатной платы	±0,2 мм
Минимальный размер отверстия	0,15 мм
Минимальная ширина проводника	4 mil
Толщина меди	1 унция
Отделка поверхности	ENIG
Сертификаты	UL, RoHS, ISO и REACH

Add a review

Металлический сердечник алюминиевой печатной платы

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Вопросы и ответы

1. Каково ваше время выполнения заказа?

1-2 дня. У нас есть собственный склад и запасы в больших количествах.

2. Какой цвет паяльной маски вы предоставляете?

Мы предоставляем зеленый, красный, желтый, синий, белый, черный и фиолетовый.

3. Каковы ваши условия оплаты?

T/T, Paypal, Western Union, L/C, ESROW

4. Каковы различия между алюминиевым сердечником PCB и RF4 PCB?

Алюминиевый сердечник PCB превосходит в рассеивании тепла из-за его более высокой теплопроводности, чем RF-4 PCB. При этом печатная плата RF-4 дешевле, чем алюминиевая печатная плата с металлическим сердечником.

5. Работают ли ваши алюминиевые печатные платы с высоким напряжением?

Да, наши алюминиевые печатные платы могут быть настроены с усиленными диэлектрическими слоями для работы с высоким напряжением.

<p data-dl-uid="53" data-dl-original="true" data-dl-translated="true"

6. Сколько слоев может иметь ламинат алюминиевой печатной платы?

С точки зрения наслоения, до 4 или 6 слоев является общим верхним пределом металлического сердечника алюминиевой печатной платы, включая алюминиевую подложку, медный проводящий слой и 2 диэлектрических слоя.

<p data-dl-uid="54" data-dl-original="true" data-dl-translated="true"

7. Какова общая толщина алюминиевого слоя?

Толщина алюминия обычно варьируется от 2 мм до 8 мм.

<p data-dl-uid="55" data-dl-original="true" data-dl-translated="true"

8. Какова теплопроводность алюминиевой печатной платы с металлическим сердечником?

Стандартные алюминиевые печатные платы имеют теплопроводность 1-3 Вт/м -К, а высокопроизводительные версии могут достигать 5-8 Вт/м -К.

<p data-dl-uid="56" data-dl-original="true" data-dl-translated="true"

9. Сколько типов печатных плат с алюминиевым основанием вы поддерживаете?

Мы поддерживаем изготовление на заказ всех типов алюминиевых базовых печатных плат: однослойных алюминиевых печатных плат и двухслойных алюминиевых печатных плат с однокомпонентной монтажной стороной. 4-слойные алюминиевые печатные платы. Свяжитесь с нашим экспертом с вашими конкретными требованиями, чтобы получить лучшие решения.

<p data-dl-uid="57" data-dl-original="true" data-dl-translated="true"

10. Какова теплопроводность Al-жилы? Можете ли вы предоставить сертификаты UL?

Теплопроводность алюминиевого сердечника составляет 2,0-5,0 Вт/мК, а медного – 350-400 Вт/мК. Мы предоставляем такие сертификаты: UL, ISO9001, ISO13485 и IPC610.
