С возможностью настройки

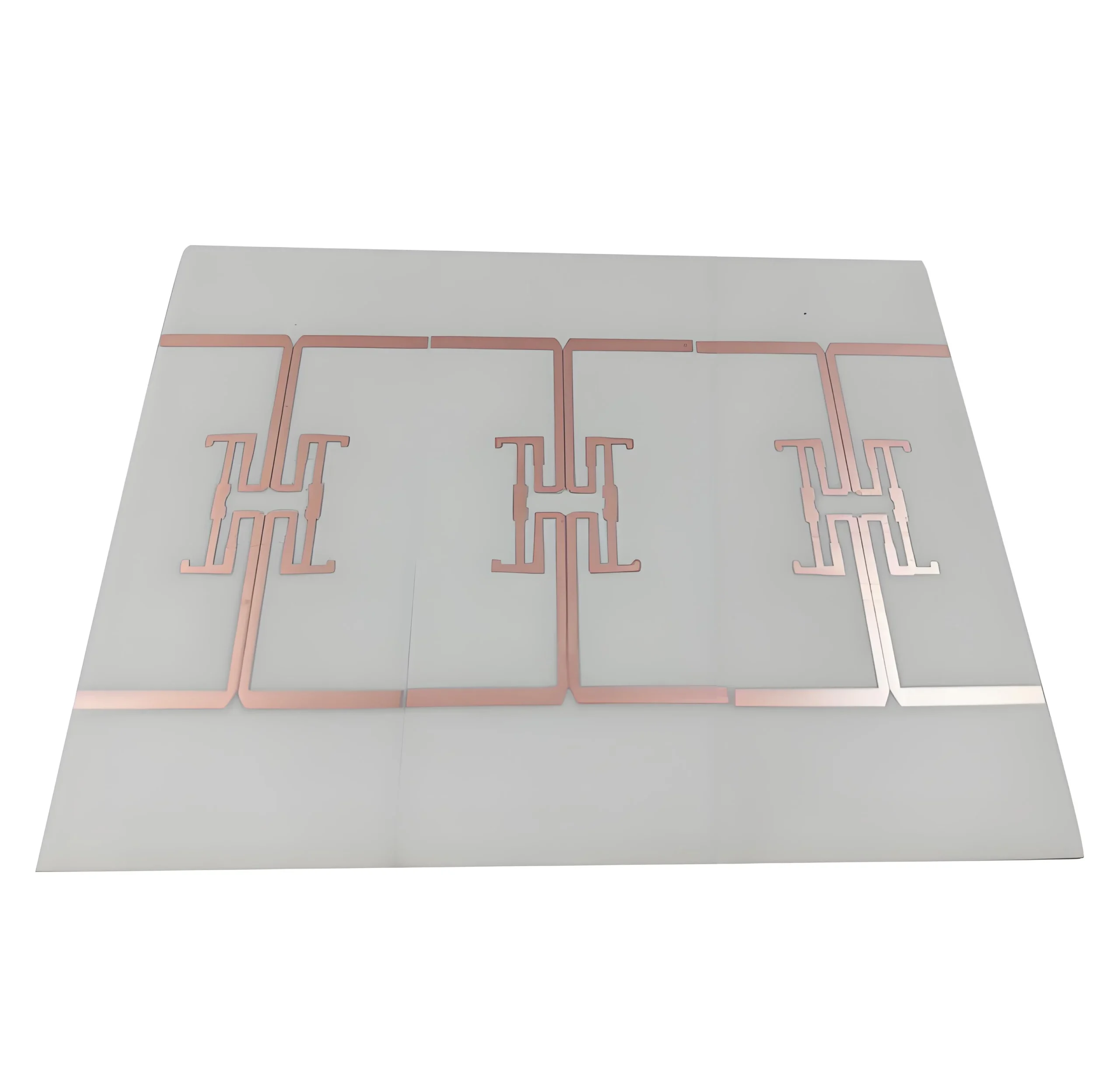

Тяжелая медная RF микроволновая PCB

$60.90

Описание продукта

Тяжелая медная ВЧ микроволновая печатная плата – это специализированная печатная плата с более толстой медью, чем стандартные высокочастотные печатные платы, обычно ≥ 3 унций. Сочетая свойства толстой меди с высокочастотными характеристиками, она обеспечивает надежную обработку мощности и точную целостность сигнала в мощных приложениях и средах с механическими или тепловыми нагрузками, таких как телекоммуникации 5G, аэрокосмическая промышленность и мощные радиочастотные и микроволновые системы.

По морскому транспорту

Shipping fee and delivery date to be negotiated. Send inquiry for more details.

Платежи и обеспечение

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Простой возврат и возврат

Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.

Количество слоев	4L
Базовый материал	Роджерс
Толщина платы (мм)	1.6 мм
Максимальный размер платы (мм)	570 ×850 мм
Допуск по размеру печатной платы	±0,2 мм
Минимальный размер отверстия	0,15 мм
Минимальная ширина проводника	4 mil
Толщина меди	3 унции
Отделка поверхности	ENIG
Сертификаты	UL, RoHS, ISO и REACH

Add a review

Тяжелая медная RF микроволновая PCB

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Вопросы и ответы

1. Поддерживает ли MOKOPCB массовое производство?

Да, у нас есть возможности для мелкосерийного и крупносерийного производства печатных плат с использованием автоматизированных сборочных линий.

2. Откуда и куда доставляет MOKOPCB?

Мы поставляем наши товары с наших заводов в Шэньчжэне, Китай.

3. В чем разница между стандартной и тяжелой медной печатной платой?

Стандартная печатная плата обычно использует 0,5-2 унции на фут² меди, в то время как тяжелые медные печатные платы используют от 3 унций на фут² до 20+ унций на фут² меди. Более тяжелая медь означает, что печатная плата может выдерживать больший ток и отводить тепло быстрее, чем стандартная. Однако толстая медь дороже из-за стоимости меди и специальных технологий изготовления.

4. Какой толщины должна быть медь печатной платы для радиочастотных приложений?

Для различных радиочастотных приложений требуется разная толщина меди. Для маломощных радиочастот достаточно 1-2 унций, чтобы сбалансировать стоимость и производительность; для мощных радиочастот подходят 3-6 унций для улучшения теплоотвода и пропускной способности.

5. Как толщина меди влияет на радиочастотные характеристики?

По сравнению с тонкой медью, толстая медь снижает потери в проводниках и улучшает целостность сигнала. Более толстая медь обеспечивает достаточную глубину проводящего слоя для работы с большими токами без чрезмерного нагрева, а также уменьшает скин-эффект и контроль импеданса.

<p data-dl-uid="53" data-dl-original="true" data-dl-translated="true"

6. Уменьшает ли тяжелая медь тепловые проблемы?

Толстая медь значительно снижает тепловые проблемы. Ее низкое сопротивление снижает нагрев, а высокая теплопроводность эффективно рассеивает тепло.

<p data-dl-uid="94" data-dl-original="true" data-dl-translated="true"

7. Почему микроворсинки, просверленные лазером, лучше для РЧ, чем механические сверла?

Микропроводы, просверленные лазером, превосходят другие, поскольку просверленные лазером проходы являются более точными и гладкими, имеют постоянный импеданс и минимальные паразитные эффекты. Кроме того, лазеры позволяют избежать шероховатых поверхностей и риска расслоения, обеспечивая лучшую целостность сигнала на радиочастотах и микроволновых частотах.

<p data-dl-uid="54" data-dl-original="true" data-dl-translated="true"

8. Влияет ли шероховатость меди на целостность сигнала?

Да, шероховатость меди увеличивает потери в проводниках и фазовые искажения из-за скин-эффекта. Для ВЧ и СВЧ высоких частот предпочтительны более гладкие проводники, такие как катаная медь, для снижения импеданса, улучшения целостности сигнала и поддержания стабильных характеристик.
