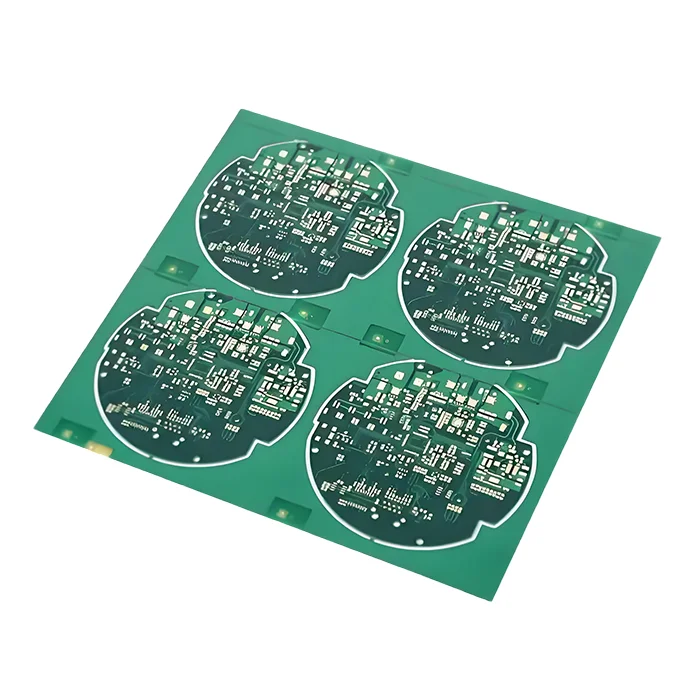

Печатная плата FR4 Tg135
$17.90
FR4 Tg135 PCB – это печатная плата стандартного класса FR4 с температурой стеклования (Tg) 135℃. Она экономически эффективна, обладает хорошей теплоизоляцией и технологичностью, что делает ее пригодной для большинства приложений бытовой электроники и промышленного управления при средних и низких температурах.
Shipping fee and delivery date to be negotiated. Send inquiry for more details.
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.
| Количество слоев | 4L |
| Базовый материал | FR4 |
| Толщина платы (мм) | 1.6 мм |
| Максимальный размер платы (мм) | 570 ×850 мм |
| Допуск по размеру печатной платы | ±0,2 мм |
| Минимальный размер отверстия | 0,15 мм |
| Минимальная ширина проводника | 4 mil |
| Толщина меди | 2 унции |
| Отделка поверхности | ENIG |
| Сертификаты | UL, RoHS, ISO и REACH |
Печатная плата FR4 Tg135
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Вопросы и ответы
1. Каково ваше время выполнения заказа?
1-2 дня. У нас есть собственный склад и запасы в больших количествах.
2. Какие сертификаты качества у вас есть?
Мы имеем сертификаты UL, ISO, RoHS, IPC и т.д.
Tg (температура стеклования) относится к максимальной температуре, при которой подложка FR4 может оставаться жесткой, но не переходить из жесткого состояния в резиновое. Здесь Tg составляет 135℃, что означает, что подложка печатной платы размягчается при 135℃, поэтому мы должны выбирать Tg FR4 в зависимости от конкретного применения.
4. Каковы различия между FR4 Tg135 и стандартным FR4?
FR4 Tg135 находится в диапазоне температур Tg стандартного FR4 (обычно Tg130-140°C). Tg135 обеспечивает немного лучшую термическую стабильность, но все еще борется с высокими температурами, как в автомобильных приложениях. Стандартный FR4 – самый простой выбор, а FR4 Tg135 – средний выбор.
5. Можно ли использовать печатные платы FR4 Tg135 для бессвинцовой пайки?
Да, но не рекомендуется. Хотя в теории печатная плата Tg135 может быть приемлемой, ее Td (температура разложения) часто опускается ниже 300°C, что опасно близко к пиковой температуре бессвинцовой пайки (260-280°C). Такая близость может вызвать риск термической деградации, коробления и расслоения.
Это зависит от ваших реальных потребностей. HASL стоит дешевле и больше подходит для общей пайки, а ENIG имеет более плоскую площадку, что делает его более подходящим для компонентов с мелким шагом или радиочастотных схем. Да, мы поддерживаем ваши индивидуальные потребности, но не рекомендуем. Ламинат Tg135 с >10 слоями может расслаиваться при повторяющихся высокотемпературных циклах. Если вам нужна печатная плата FR4 Tg с более чем 12 слоями, вы можете выбрать наш Tg170+ в качестве основного материала.6. Следует ли мне выбрать HASL или ENIG для обработки поверхности?
7. Могу ли я изготовить на заказ 12-слойную печатную плату FR4 Tg 135?
