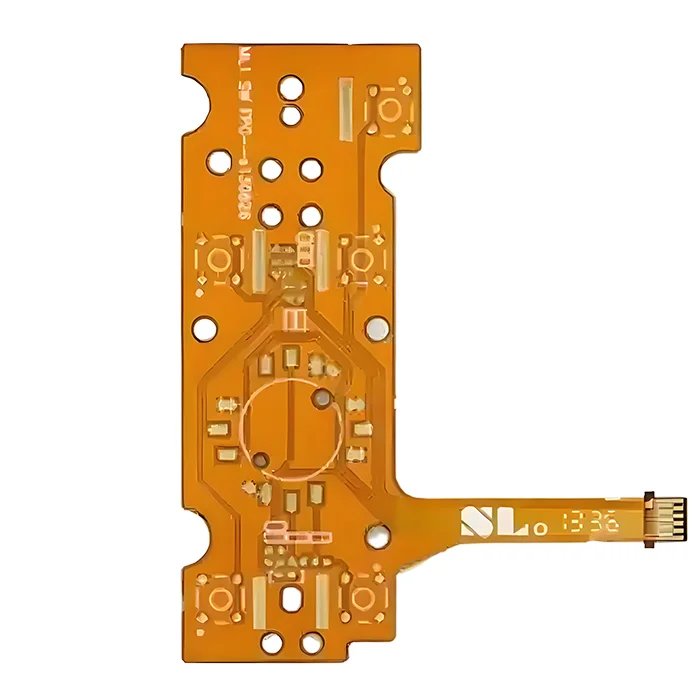

Гибкая полиимидная автомобильная печатная плата
$95.90
Гибкая полиимидная печатная плата для автомобильной промышленности – это передовое электронное решение с исключительной стабильностью, гибкостью и химической стойкостью. Способная сгибаться и складываться без потери функциональности и выдерживать экстремальные температуры и вибрации, гибкая печатная плата идеально подходит для компактных и динамичных автомобильных приложений, таких как управление батареями EV, ADAS и светодиодное освещение.
Shipping fee and delivery date to be negotiated. Send inquiry for more details.
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.
| Количество слоев | 4L |
| Базовый материал | Полиимид |
| Толщина платы (мм) | 0.2 мм |
| Максимальный размер платы (мм) | 570 ×850 мм |
| Допуск по размеру печатной платы | ±0,2 мм |
| Минимальный размер отверстия | 0,15 мм |
| Минимальная ширина проводника | 4 mil |
| Толщина меди | 1 унция |
| Отделка поверхности | ENIG |
| Сертификаты | UL, RoHS, ISO и REACH |
Гибкая полиимидная автомобильная печатная плата
| 5 star | 0% | |
| 4 star | 0% | |
| 3 star | 0% | |
| 2 star | 0% | |
| 1 star | 0% |
Sorry, no reviews match your current selections
Вопросы и ответы
1. Какова минимальная толщина полиимидной печатной платы, которую вы можете изготовить?
Минимальная толщина полиимида составляет 0,1 мм. 0,3 мм для 4-слойных и 0,8 мм для 10-слойных.
2. В каких автомобильных системах обычно используются полиимидные гибкие печатные платы?
Полиимидные гибкие печатные платы широко используются в автомобильных системах, таких как системы управления подушками безопасности, ADAS, информационно-развлекательные дисплеи, управление аккумуляторами и модули камер.
3. Почему полиимид способен противостоять таким химическим веществам, как бензин и тормозная жидкость?
Полимид способен противостоять воздействию бензина и тормозной жидкости благодаря стабильной ароматической структуре и прочным имидным связям. Такая структура не вступает в реакцию и устойчива к проникновению или деградации, что обеспечивает долговечность в жестких условиях эксплуатации.
4. Что делает полиимид лучшим материалом для гибких печатных плат для автомобилей?
Полиимид отличается непревзойденной термостойкостью (до 260°C), механической гибкостью и химической стойкостью. Более того, высокая диэлектрическая прочность полиимида обеспечивает надежную изоляцию. Полиимид также может сохранять стабильность размеров при экстремальных колебаниях температуры, обеспечивая долговременную надежность.
5. Какие экстремальные автомобильные температуры выдерживают эти гибкие печатные платы?
Гибкие печатные платы, используемые в автомобильных системах, могут выдерживать диапазон температур от -40°C до +125°C, а в некоторых высоконадежных случаях даже до 180°C.
Отслоение гибких печатных плат в автомобильных системах происходит по разным причинам, включая некачественное ламинирование, попадание влаги, агрессивную химическую коррозию или многократные термоциклы. Чтобы предотвратить расслоение, работники используют высококачественные материалы, поддерживают чистоту производственной среды и наносят защитные покрытия для повышения долгосрочной надежности и производительности. Есть несколько советов, как избежать растрескивания: избегайте размещения проходов в местах изгибов; используйте каплевидные подкладки для снижения напряжения в местах соединения трассы и подкладки; используйте ступенчатое или стопочное размещение проходов для устранения механического напряжения; укрепляйте проходы накладками или ребрами жесткости; поддерживайте соотношение сторон проходов в пределах стандартов IPC.6. Что вызывает расслоение в гибких автомобильных печатных платах и как его предотвратить?
7. Как спроектировать отверстия в гибкой печатной плате, чтобы избежать растрескивания?
