С возможностью настройки

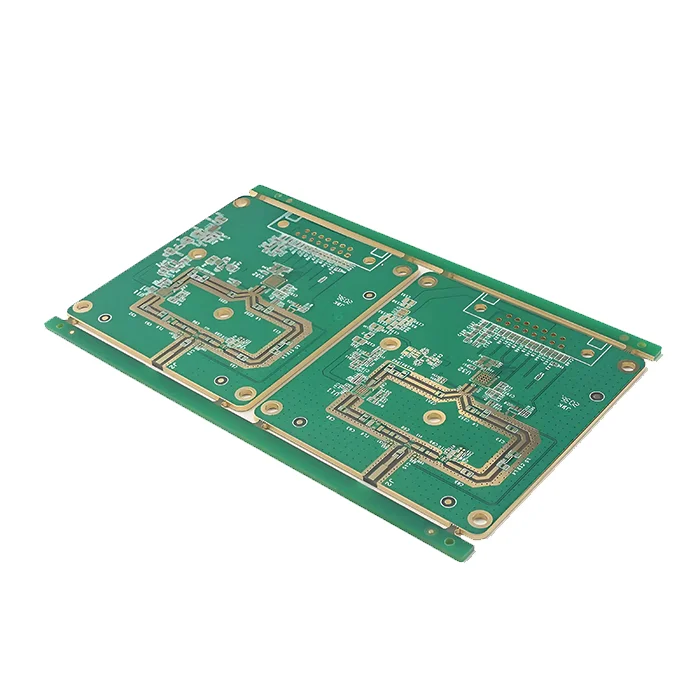

Подгонянные высокочастотные PCB

$129.90

Описание продукта

Высокочастотные печатные платы или HF PCB специально разработаны для высокочастотных сигналов, работающих обычно на частотах от 500 МГц до высоких 100 ГГц и обрабатывающих электрические сигналы с минимальными потерями и помехами. Они широко используются в современных отраслях промышленности, таких как радарные системы, спутниковая связь, сети 5G и многое другое. Производство высокочастотных печатных плат требует использования специализированных материалов и процессов, что делает их более дорогими, чем стандартные печатные платы. MOKOPCB поддерживает индивидуальные высокочастотные печатные платы с высоким качеством и разумной ценой.

По морскому транспорту

Shipping fee and delivery date to be negotiated. Send inquiry for more details.

Платежи и обеспечение

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Простой возврат и возврат

Claim a refund if your order is missing or arrives with product issues, our support team would deal with your refund within 24 hours.

Количество слоев	8L
Базовый материал	Роджерс
Толщина платы (мм)	2.0 мм
Максимальный размер платы (мм)	570 ×670 мм
Допуск по размеру печатной платы	±0,2 мм
Минимальный размер отверстия	0,15 мм
Минимальная ширина проводника	4 mil
Толщина меди	1 унция
Отделка поверхности	ENIG
Сертификаты	UL, RoHS, ISO и REACH

Add a review

Подгонянные высокочастотные PCB

Rating*

0/5

* Rating is required

Your review

* Review is required

Name

* Name is required

* Email is required

Add photos or video to your review

I have read and agree to the Terms and Conditions and Privacy Policy.

* Please tick the checkbox to proceed

* Please confirm that you are not a robot

0.0

Based on 0 reviews

5 star		0%
4 star		0%
3 star		0%
2 star		0%
1 star		0%

0 of 0 reviews

Sorry, no reviews match your current selections

Вопросы и ответы

1. Каков максимальный размер платы для 8-слойной печатной платы?

Максимальный размер платы составляет 570*670 мм для 8-слойных печатных плат.

2. Каково ваше время выполнения заказа?

1-2 дня. У нас есть собственный склад и запас в больших количествах.

3. Каковы ваши условия оплаты?

T/T, Paypal, Western Union, L/C, ESROW.

4. Как температура влияет на производительность высокочастотных печатных плат?

При повышении температуры, Dk и Df материала печатной платы будет меняться, чтобы изменить скорость передачи сигнала и вызвать потерю сигнала. Несоответствие теплового расширения между диэлектрической подложкой и трассами может вызвать механическое напряжение, приводящее к потенциальному расслоению.

5. Каковы свойства высокочастотной печатной платы?

Высокочастотные печатные платы характеризуются низкой диэлектрической проницаемостью (Dk) и низким тангенсом угла диэлектрических потерь (Df), что снижает потери сигнала и сохраняет его целостность. Она также обладает стабильной терморегуляцией, чтобы выдерживать рабочее тепло, и контролируемым импедансом, чтобы уменьшить потери на скин-эффекте.

<p data-dl-uid="53" data-dl-original="true" data-dl-translated="true"

6. Какие существуют проблемы при изготовлении многослойных высокочастотных печатных плат?

Многослойные высокочастотные печатные платы, такие как эта 8-слойная высокочастотная печатная плата, требуют точного выравнивания, точного сверления и посадки, контролируемого импеданса и специального выбора материалов.

<p data-dl-uid="54" data-dl-original="true" data-dl-translated="true"

7. Чем руководствуются при проектировании высокочастотной печатной платы?

При проектировании высокочастотного устройства наш специалист поможет оптимизировать разводку печатной платы для обеспечения наилучших характеристик. Ширина трасс для контроля импеданса, длина и направление трасс для передачи сигнала, надлежащая плоскость заземления для защиты от наводок, конструкция терморегулирования и выбор материала – все эти параметры должны быть тщательно продуманы.

<p data-dl-uid="61" data-dl-original="true" data-dl-translated="true"

8. С какими сигналами работает высокочастотная цепь?

Высокочастотные схемы обрабатывают радиочастотные и микроволновые сигналы, высокоскоростные цифровые сигналы и сигналы беспроводной связи.

<p data-dl-uid="62" data-dl-original="true" data-dl-translated="true"

9. В каких приложениях используются высокочастотные печатные платы?

Высокочастотные печатные платы широко используются в таких областях, как сотовые сети, системы связи, радарные системы, автомобили, медицинские приборы, научные инструменты, промышленность, бытовая электроника и транспорт.
