Возможности производства печатных плат
Широкие возможности производства печатных плат для превосходной производительности
Наши современные мощности YONGVE обеспечивают исключительное качество печатных плат благодаря широким возможностям производства из различных материалов и по различным технологиям. Наши квалифицированные инженеры обслуживают клиентов в различных отраслях промышленности с 2006 года, удовлетворяя самые строгие требования. Ознакомьтесь с нашими техническими знаниями и опытом и узнайте, как мы можем поддержать ваш следующий проект.
| Характеристики | Возможности | Шаблоны |
|---|---|---|
| Слои печатной платы | до 18 слоев | / |
| Материалы подложки | FR-3, FR-4, FR-5, CEM-1, CEM-3, RCC, металл, керамика, термопластик | / |

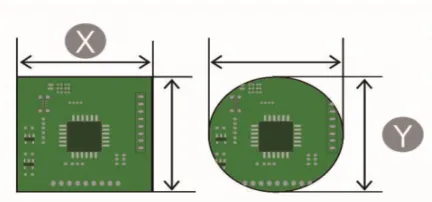

| Мин. Размер печатной платы | 10*10mm |  |
| Макс. Размер печатной платы | двухсторонняя： 570*1200мм Четырехслойная: 570*850 мм, шесть слоев и выше: 570*670mm |
|
| Допуск размера печатной платы | ±0,2-0,3 мм（зависит от размера печатной платы） | / |

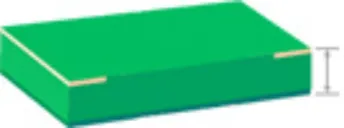

| Толщина печатной платы | стандарт: 0,8 мм-2,0 мм нестандарт: 0,3 мм-5,0 мм |  |
| Допуск толщины печатной платы | ± 0,1-0,25 мм Толщина печатной платы ≥3 мм, допуск составляет ±10%. |
/ |
| Мин. Размер площадки BGA | 7mil |  |
| Толщина наружного слоя меди | 0.5-5 OZ |  |

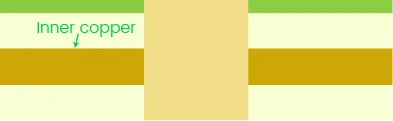

| Толщина меди внутреннего слоя | 0.5-2 OZ |  |

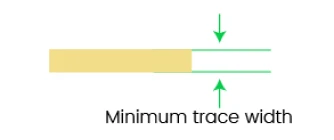

| Минимальная ширина линии | 4mil |  |

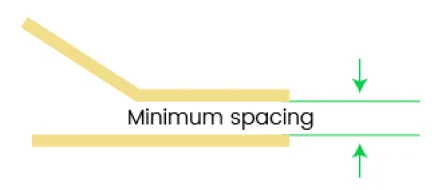

| Минимальное расстояние между линиями внешнего слоя | 4mil - 7mil |  |
| Минимальное расстояние между линиями внутреннего слоя | 4mil - 7mil | |
| Диаметр сквозного отверстия печатной платы | Стандарт: 0,3 мм-2,5 мм Экстремальный: 0,15 мм |  |

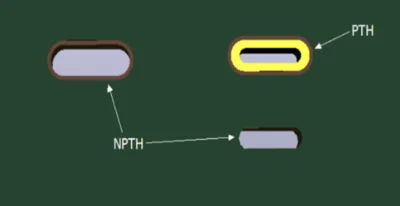

| Мин. Допуск сверлильного паза | Направление ширины паза: ±0,1 мм, направление длины паза: ±0,15 мм |  |
| Мин. Допуск фрезерного паза | Ширина и длина паза: ±0,15 мм | |

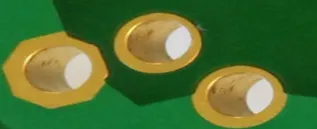

| Мин. Толщина меди (сквозное отверстие) | 25um |  |
| Мин. Толщина слоя меди (заглубленные/слепые отверстия) | 20um |  |
| Прочность отслаивания жесткого флекса | ≥1.4N | / |
| Обработка поверхности колодки | HASL, ENIG, OSP, ENEPIG, I-Ag, I-Sn | / |
| Толщина золотого покрытия | 0.25-1.3um |  |

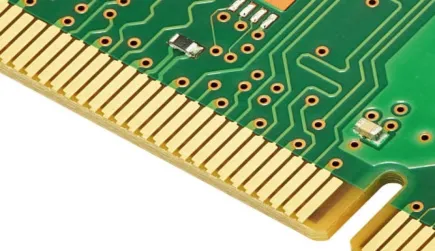

| Золото палец никель толщина покрытия | 3-5um | |

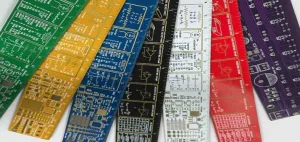

| Цвет паяльной маски | Зеленый, красный, желтый, синий, белый, черный, фиолетовый |  |

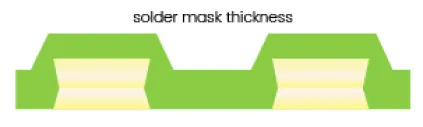

| Мин. Толщина паяльной маски | 10um |  |
Готовы начать свой проект? Отправьте нам свои требования к печатной плате, чтобы получить профессиональное предложение уже сегодня.
