Обратное сверление
Возможности печатных плат
Электронные устройства становятся все более многофункциональными, а сигналы, которые они должны обрабатывать, все более сложными; поэтому обеспечение надежной передачи сигналов становится все более сложной задачей. Обратное сверление — это эффективное решение, которое можно использовать для поддержания целостности сигнала за счет уменьшения искажений, вызванных шумом, перекрестными помехами и отводами.
Что такое обратное сверление в печатных платах?
Обратное сверление — это процесс, применяемый при производстве многослойных печатных плат для удаления неиспользуемой части сквозных отверстий (известных как шлейфы) из внутренних слоев. Эти шлейфы — это оставшиеся части металлизированных сквозных отверстий, которые могут прерывать передачу сигнала, вызывая отражения и ухудшая целостность сигнала. Благодаря удалению этих ненужных частей обратное сверление позволяет сохранить постоянство импеданса и уменьшить искажение сигнала. Эта технология особенно полезна в конструкциях высокоскоростных печатных плат, где необходимы чистые пути прохождения сигнала.
Пример обратного сверления

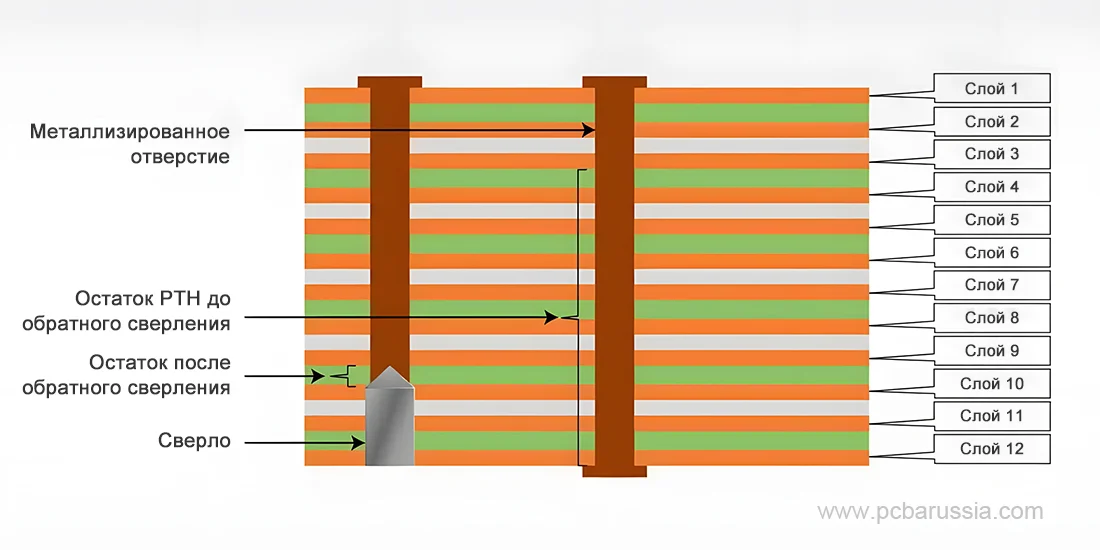

Чтобы лучше понять технологию обратного сверления печатных плат, возьмем в качестве примера 12-слойную печатную плату. В этой печатной плате металлизированное сквозное отверстие проходит от 1-го до 12-го слоя, но конструкция требует электрического соединения только между 1-м и 9-м слоями. Поэтому слои с 10-го по 12-й являются неиспользуемыми частями, которые должны быть удалены с помощью обратного сверления. После удаления этой части характеристики сигнала платы улучшатся.
Преимущества Обратное сверление
Ниже приведены некоторые из основных преимуществ технологии обратного сверления:
Минимизация отражения сигнала и помех: благодаря удалению отводов (части сквозных отверстий, не предназначенных для передачи сигналов) обратное сверление позволяет устранить источники отражения сигнала, колебаний и электромагнитных помех. Это делает передачу сигнала более чистой и снижает уровень искажений.
Улучшает целостность и надежность сигнала: при удалении штырьковых заглушек импеданс между переходными отверстиями и дорожками становится равномерным, что ограничивает возможность возникновения несоответствий, которые могут нарушить целостность сигнала. Это обеспечивает более надежную работу печатной платы, особенно в высокоскоростных приложениях.
Обеспечивает высокую скорость работы: минимизация ухудшения сигнала позволяет печатным платам работать на более высоких частотах и с большей точностью, поэтому их можно использовать в более совершенных системах, таких как серверы, маршрутизаторы и радиочастотные схемы.
Процесс обратного сверления
Во время процесса обратного сверления используется сверлильный станок с ЧПУ для удаления шлейфов с обратной стороны печатных плат. Как правило, отверстие, созданное во время обратного сверления, на 4–6 мил больше исходного. Обычно процедура включает следующие этапы:
- Создание переходного отверстия: первым этапом процесса обратного сверления является создание стандартного металлизированного переходного отверстия в плате.
- Определение глубины сверления: в зависимости от того, какие внутренние слои необходимо соединить, инженеры рассчитывают требуемую глубину сверления.
- Удаление заглушки: для сверления неиспользуемой части переходного отверстия с высокой точностью используется специальное оборудование с ЧПУ.
- Точный контроль глубины: современные системы обеспечивают остановку сверла на нужном слое без повреждения важных электрических соединений.
Когда использовать обратное сверление в печатных платах
Хотя обратное сверление помогает улучшить целостность сигнала, эта техника подходит не для всех конструкций печатных плат. Она необходима только в определенных ситуациях, перечисленных ниже:
Высокоскоростные конструкции: обратное сверление требуется в случае высокоскоростных сигналов на печатной плате. Оно минимизирует отражение и колебания сигнальных путей за счет удаления отводов переходных отверстий, тем самым улучшая качество сигнала.
Плотные конструкции печатных плат: когда схема плотно заполнена компонентами, а пространство ограничено, обратное сверление может быть особенно полезным. Удаляя неиспользуемую часть переходного отверстия, обратное сверление может освободить дополнительное пространство для других компонентов.
Соответствие требованиям конструкции: в некоторых случаях обратное сверление необходимо для соответствия спецификациям. Например, если спецификация требует контролируемого импеданса и минимальной длины отвода, обратное сверление может помочь достичь и того, и другого.
Факторы, влияющие на эффективность обратного сверления
Прежде чем включить обратное сверление в конструкцию печатной платы, необходимо оценить несколько факторов, которые влияют на его эффективность:
Материал печатной платы: на эффективность обратного сверления влияет материал печатной платы. Например, широко используемый материал FR-4 легко сверлится, в то время как другие материалы, такие как керамические или металлические платы, требуют других сверл и параметров, поскольку они более прочные.
Размер и расстояние между переходными отверстиями: на эффективность процесса обратного сверления также могут влиять размер и расстояние между переходными отверстиями. Более мелкие переходные отверстия требуют более точного сверления, в то время как для более крупных может потребоваться более крупные сверла или несколько проходов.
Точность глубины сверления: для полного удаления отводов переходных отверстий без повреждения сигнальных слоев необходима высокая точность глубины сверления. При слишком мелком сверлении остаются отводы, а при слишком глубоком — повреждаются внутренние слои. Следовательно, для обеспечения жестких допусков — обычно в пределах +/- 0,05 мм — необходим высокоточный станок с ЧПУ, имеющий компенсацию оси Z и контроль глубины.
Основные рекомендации по проектированию для эффективного обратного сверления

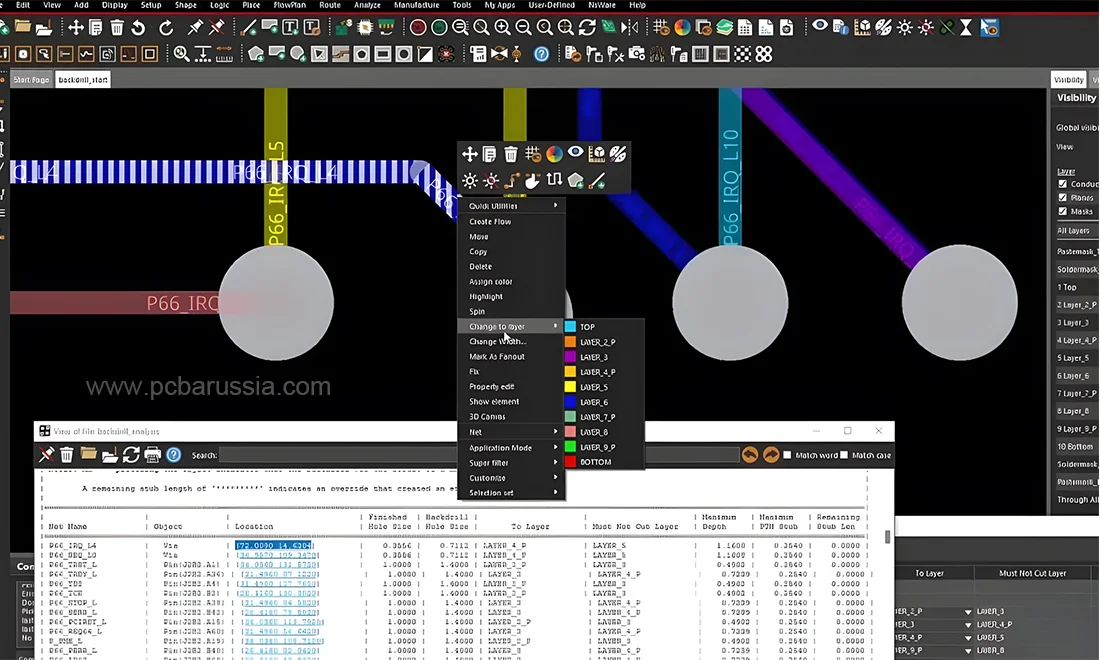

- Используйте таблицу обратного сверления: таблицы обратного сверления помогают проектировщикам найти правильную глубину и диаметр сверла для каждого сигнального слоя. Это позволяет исключить ошибки обратного сверления, которые могут привести к ухудшению качества сигнала и его потере.
- Выберите подходящую технику обратного сверления: обратное сверление может выполняться различными способами, включая лазерную абляцию, механическое сверление и плазменное травление. Каждый процесс имеет свои преимущества и ограничения, поэтому очень важно выбрать тот, который лучше всего подходит для вашего проекта.
- Оставьте достаточные поля на плате: во время обратного сверления переходные отверстия должны находиться на достаточном расстоянии от краев платы, чтобы избежать таких проблем, как поломка сверла или потенциальное повреждение печатной платы.
- Используйте трассировку с контролируемым импедансом: трассировка с контролируемым импедансом может применяться для предотвращения отражения сигнала и поддержания целостности сигнала, что особенно важно при использовании обратного сверления на высокоскоростных сигнальных линиях.
- Минимизируйте количество обратно просверленных переходных отверстий: обратное сверление — это трудоемкий и дорогостоящий процесс, поэтому проектировщики должны стремиться сократить количество обратно просверленных переходных отверстий. Это возможно благодаря правильному выбору слоев и использованию слепых и погруженных переходных отверстий.
