Требования к файлам для PCBA
Возможности сборки печатных плат
Чтобы обеспечить высочайшее качество и точность вашего проекта по сборке печатных плат (PCBA), YONGVE требует предоставления определенных документов, которые позволяют нашей команде предоставлять точные и эффективные услуги по сборке. В этой статье перечислены все необходимые требования к файлам для PCBA и рекомендации, необходимые для успешного завершения проекта.
Требования к файлам для PCBA
- Спецификация материалов (BOM)
Спецификация материалов является основой вашего проекта PCBA, в которой содержится список всех компонентов, необходимых для сборки. Это важный документ, который обеспечивает точное снабжение деталями и правильное расположение компонентов.
Принимаемые форматы файлов: .xls, .xlsx, .csv
Формат подачи: один файл или сжатый архив (.zip или .rar)
Для заказов на консигнацию/комплектацию
- Ваша BOM должна содержать следующую информацию:
- Номер строки: последовательная идентификация для каждой записи компонента
- Количество: требуемое количество деталей на одну печатную плату
- Референсный обозначение: идентификатор местоположения компонента (например, R1, C2, U4, Q1)
- Номер детали: ваш внутренний или предпочтительный номер детали
- Описание компонента: четкое и подробное описание детали
- Тип упаковки: способ монтажа компонента (поверхностный монтаж, сквозной монтаж или смешанный)
- Значение компонента: электрические характеристики, где применимо
Для заказов «под ключ» и «частично под ключ»
- Включите всю информацию о консигнационном заказе, а также:
- Название производителя: официальный производитель компонента
- Номер детали производителя (MPN): точный номер детали производителя
- Информация о дистрибьюторе: предпочтительные номера деталей поставщика и дистрибьютора
- Примечания по замене: Приемлемые альтернативные детали, если применимо
- Файлы Gerber
Для сборки печатных плат требуются файлы Gerber в стандартном формате RS-274X. Необходимо, чтобы эти файлы были такими же, как файлы, используемые при производстве ваших печатных плат, чтобы выравнивание и размещение компонентов были идеальными.
Формат файла: RS-274X Extended Gerber или Gerber X2 (предпочтительный для расширенных функций)
Формат подачи: сжатый архив (.zip или .rar)

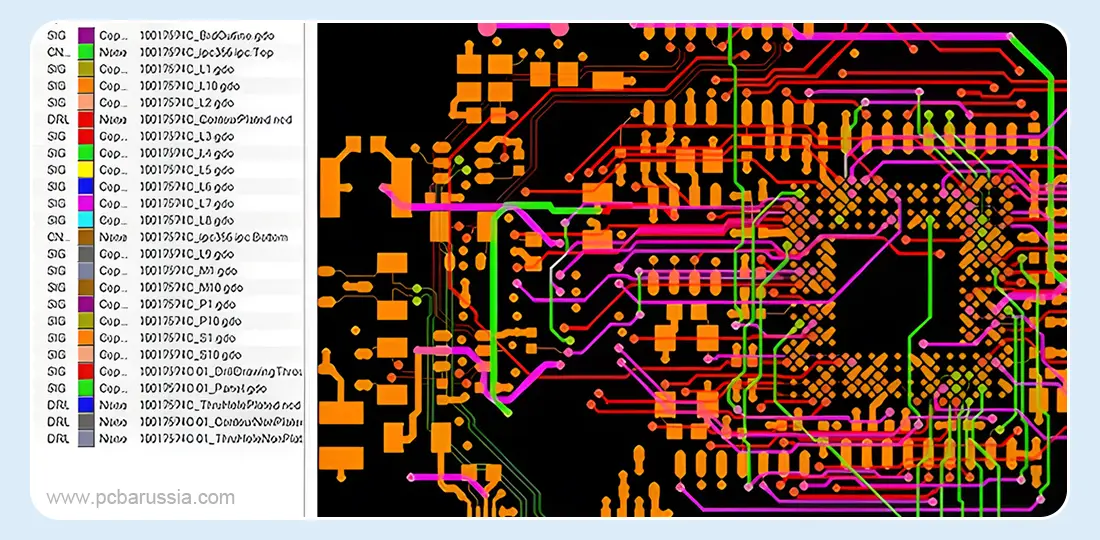

Требуемые слои Gerber
Основные слои:
Слои шелкографии: контуры компонентов, обозначения и маркировка сборки
Медные слои: все проводящие дорожки, контактные площадки и плоские слои
Слои паяльной пасты: данные трафарета для пайки компонентов поверхностного монтажа
Слои паяльной маски: области экспозиции и защиты компонентов
Дополнительные рекомендуемые слои:
Файлы сверления (.drl или .xln) для точного размещения отверстий
Примечания по изготовлению и чертежи с размерами
Примечания по сборке и специальные маркировки
- Файл центроида (данные по подбору и размещению)
Файл центроида содержит подробную информацию о позиционировании для наших автоматических сборочных машин, что обеспечивает точное размещение и ориентацию компонентов.
Также известен как: файл подбора и размещения, данные XY, файл вставки или файл размещения компонентов
Формат файла: .csv, .txt или .xls
Формат подачи: сжатый, если несколько файлов (.zip или .rar)
Требуемые данные центроида:
Справочный обозначитель: идентификатор компонента, соответствующий BOM и шелкографии
Координата X: горизонтальное положение размещения (в указанных единицах)
Координата Y: вертикальное положение размещения (в указанных единицах)
Угол поворота: ориентация компонента в градусах
Сторона печатной платы: обозначение верхнего или нижнего слоя
Важное примечание: файлы центроидов должны включать только компоненты для поверхностного монтажа (SMT). Компоненты для сквозного монтажа собираются вручную в соответствии с монтажными чертежами и указаниями на шелкографии.
Рекомендуемая сопроводительная документация
Хотя это и не является обязательным, эти дополнительные документы значительно улучшат качество сборки и снизят вероятность возникновения проблем при производстве:
Сборочные чертежи
Подробные визуальные представления размещения компонентов
Спецификации критических размеров и допуски
Особые требования к последовательности сборки
Рекомендации по полярности и ориентации компонентов
Специальные инструкции по сборке
Уникальные процедуры обращения с чувствительными компонентами
Индивидуальные требования к пайке или креплению
Процедуры тестирования и проверки после сборки
Инструкции по программированию микроконтроллеров или программируемых устройств
Справочные материалы
Фотографии высокого разрешения правильно собранных печатных плат
Подробные изображения критических областей сборки
Сравнение до и после сборки
Фотографии идентификации и проверки компонентов
Инженерная поддержка для максимальной точности ваших файлов
Наша опытная команда инженеров готова помочь вам с конвертацией форматов файлов, оптимизацией спецификаций, рекомендациями по поиску компонентов, рекомендациями по DFA и консультациями по индивидуальной сборке. От первоначальной проверки файлов до окончательной инспекции и тестирования мы следуем самым высоким стандартам качества на протяжении всего процесса PCBA. YONGVE стремится сотрудничать с вами в вашем следующем проекте PCBA и обеспечить результаты, превосходящие ваши ожидания.
