Клеев для печатных плат играют важную роль в электронике, будучи не просто клеем для соединения компонентов. Они также выполняют различные функции в электронных устройствах, включая изоляцию, терморегулирование, структурную поддержку, защиту и т. д. В этом блоге представлены восемь основных типов клеев для печатных плат и рассмотрены их общие области применения в современном производстве электроники. Прочитайте эту статью, чтобы узнать, какой тип клея для печатных плат лучше всего подходит для ваших потребностей в области проектирования и производства.
8 основных типов клея для печатных плат
Клеев для печатных плат бывают разных типов, каждый из которых обладает уникальными свойствами для склеивания, изоляции или управления тепловым режимом. В этой части мы рассмотрим восемь наиболее распространенных клеев для печатных плат, используемых в производстве печатных плат.

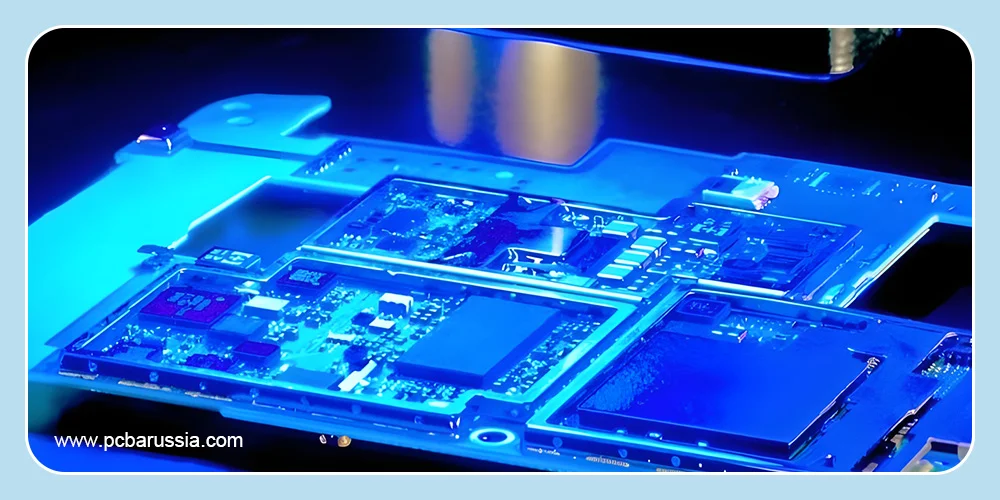

Ультрафиолетовый клей
В настоящее время ультрафиолетовый клей становится все более популярным благодаря быстрому времени отверждения, отличным склеивающим свойствам и экологичности. Этот вид клеев для печатных плат активируется светом и быстро и мгновенно отвердевает под воздействием ультрафиолетового излучения. На скорость отверждения влияют интенсивность света и химический состав. Ультрафиолетовый клей широко используется в различных областях, включая герметики для защиты компонентов, клеи для сборки печатных плат и покрытия для защиты поверхностей. Для высокоскоростного крупносерийного производства ультрафиолетовый клей может быть идеальным вариантом.
Некоторые преимущества:
- Более быстрое время отверждения, повышение эффективности сборки.
- Минимизация энергопотребления.
- Низкое содержание летучих органических соединений (ЛОС), что благоприятно для окружающей среды и здоровья.
- Простота увеличения масштабов производства за счет добавления дополнительных ламп на производственной линии.
Некоторые проблемы:
- Тип освещения не совместим с составом клея.
- Недостаточное время отверждения из-за технологического процесса.
- Неправильное хранение приводит к преждевременному отвердеванию.
- Несоответствие клея подложке.
Теплопроводящий клей
Теплопроводящие клеев для печатных плат обладают отличной теплоотдачей, что обеспечивает долговечность компонентов. Их можно использовать для приклеивания радиаторов к компонентам, создавая эффективный канал для прямого отвода тепла. Для увеличения теплопроводности и толщины эти клеи часто смешивают с проводящими или изолирующими наполнителями. В целом, теплопроводящий клей идеально подходит для применения в условиях интенсивного нагрева, например, в светодиодах, процессорах, силовых устройствах и процессорах.
Электропроводящий клей
Как следует из названия, эти клеев для печатных плат не только склеивают, но и обеспечивают электрические соединения. Электропроводящий клей бывает двух типов: изотропный электропроводящий клей, который проводит ток во всех направлениях, и анизотропный электропроводящий клей, который обеспечивает однонаправленную проводимость. По сравнению с припоем для печатных плат, он не требует удаления остатков флюса, что значительно упрощает процесс сборки. Кроме того, электропроводящие клеи могут способствовать экранированию ЭМИ, защите от радиочастотных помех и защите от электростатического разряда. Для экранирования лучше всего подходит клей с серебряным наполнителем, за ним следует клей с никелевым наполнителем. Клеи с графитовым наполнителем менее эффективны, но достаточны для защиты от электростатического разряда.
Эпоксидный клей
Эпоксидный клей популярен в индустрии печатных плат, он отвердевает при взаимодействии отвердителя и эпоксида. Он обеспечивает надежное и прочное соединение, которое обычно используется для склеивания многослойных печатных плат. Кроме того, эпоксидный клей обладает хорошей химической стойкостью и сопротивлением усталости и может выдерживать экстремальную влажность и температуры. Благодаря этим свойствам этот клей для печатных плат идеально подходит для промышленного и аэрокосмического применения. Для удовлетворения различных требований к гибкости и термостойкости состав эпоксидных смол может быть изменен.
Акриловый клей
Акриловый клей обеспечивает прочное, но гибкое соединение, что делает его подходящим для применения в печатных платах, подверженных вибрации или механическим нагрузкам. Он быстро отвердевает за считанные секунды под воздействием ультрафиолетового света. Кроме того, этот клей для печатных плат можно хранить при комнатной температуре до использования, что обеспечивает удобство при сборке. Хотя акрил имеет немного более низкую термостойкость, чем эпоксидная смола, его быстрое отвердевание и универсальность (гибкость, прочность соединения и термостойкость) делают его идеальным для динамичных применений, таких как автомобильная промышленность и бытовая техника.
Полиимидный клей
Полиимидный клей известен своей способностью выдерживать чрезвычайно высокие температуры (до 300 ℃), что делает его популярным в промышленности, аэрокосмической отрасли, автомобильной электронике и т. д.
Силиконовый клей
Силиконовые смолы обычно используются для конформных покрытий или герметиков. Этот клей для печатных плат обладает отличной гибкостью и крайней термостойкостью (от -60 °C до +200 °C). По сравнению с эпоксидными смолами, прочность сцепления ниже. Благодаря термостойкости и гибкости, он является идеальным вариантом для высокогибких печатных плат, используемых в автомобильной электронике или носимых устройствах.
Цианоакрилаты (суперклей)
Цианоакрилаты, также называемые суперклеем, обычно используются для крепления проводов к печатной плате. При сборке печатных плат он обычно применяется для быстрого склеивания легких и небольших компонентов, что выгодно для высокоскоростного производственного процесса. Этот вид клея для печатных плат быстро отвердевает и быстрее высыхает, особенно в сочетании с активаторами. Однако из-за своей хрупкости он имеет ограничения в условиях высокой вибрации. В условиях высокой влажности его стабильность низкая, и он чувствителен к влаге.
Сравнительная таблица клеев для печатных плат
| Тип клея | Механизм отверждения | Гибкость | Основные преимущества | Основные недостатки | Типичные области применения |
| УФ-отверждение | УФ | Низкая – средняя | Быстрая скорость отверждения | Требуется УФ-оборудование, неполное отверждение в затененных областях | Высокоскоростное производство, компоненты SMT |
| Теплопроводящий | Тепло / УФ / Смешивание | Низкая | Отличная теплоотдача | Толстый, более высокая стоимость | Теплочувствительные приложения, разгоняемые процессоры, игровые системы, |
| Электропроводящий | Тепло | Низкое | Обеспечивает электрический путь; соединение без пайки | Более дорогостоящий, чем пайка | Гибкие печатные платы, носимые устройства, сенсорные экраны |
| Эпоксидная смола | Нагрев / смешивание | Низкая (жесткая) | Высокая прочность соединения, долговечность, хорошая химическая стойкость | Увеличенное время отверждения, затвердевает после высыхания | Многослойные печатные платы, крепление крупных деталей и механически нагруженных участков |
| Акрил | Тепло / УФ / Воздух | Средняя | Прочное соединение, быстрое отвердевание | Более низкая термостойкость по сравнению с эпоксидной смолой | Автомобильная электроника, бытовая техника |
| Полиимид | Тепло | Высокая | Экстремальная термостойкость | Требует специального отверждения | Промышленность, аэрокосмическая отрасль, автомобилестроение |
| Силикон | Тепло / Влажность | Высокая | Высокая термостойкость (от -60 °C до +200 °C), высокая гибкость | Меньшая прочность сцепления по сравнению с эпоксидной смолой | Конформное покрытие, герметики, среды с высоким уровнем вибрации |
| Цианоакрилаты | Влажность | Низкая (хрупкость) | Быстрое отверждение, простота нанесения | Чувствителен к влаге, хрусткий | Крепление проводов, временные крепления |
Общие области применения клея для печатных плат
Клеев для печатных плат предназначены не только для склеивания компонентов, но и являются универсальным решением. Давайте рассмотрим их фактическое применение и узнаем, как они обеспечивают стабильную работу устройств.
Конформные покрытия для печатных плат
Конформные покрытия для печатных плат служат защитным экраном, защищающим печатную плату от влаги, коррозии, пыли и т. д. Кроме того, покрытие также помогает избежать коротких замыканий и предотвратить коррозию. Обычно для конформных покрытий используются такие клеи для печатных плат, как акриловый, силиконовый и эпоксидный.

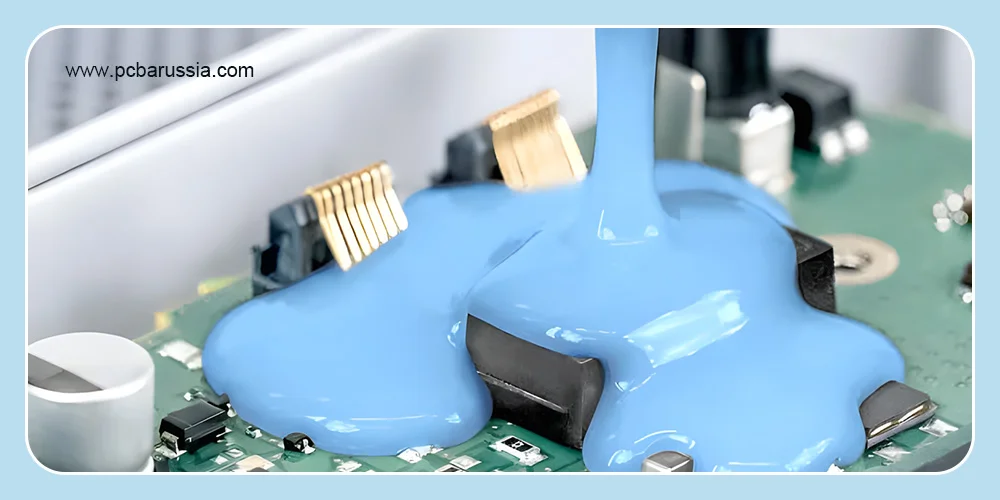

Герметизация и заливка
Заливка — это нанесение клея для печатных плат на небольшое пространство печатной платы, что позволяет избежать повреждений, вызванных воздействием окружающей среды и физических повреждений. В процессе заливки часто используются эпоксидные, силиконовые и акриловые клеи.
Клей для приклеивания проводов
С помощью клея для печатных плат прикрепление проводов станет проще. Для прикрепления проводов к объектам можно использовать акриловые, эпоксидные и цианоакрилатные клеи. Наиболее популярным вариантом являются цианоакрилатные клеи, которые затвердевают всего за 30 секунд.
Крепление микросхем
Клей для печатных плат может удерживать крошечные SMD-компоненты на плате. Это позволяет избежать смещения SMD-компонентов перед пайкой.
Ламинирование
В многослойных печатных платах клей для печатных плат может склеивать слои стекловолокна, обеспечивая прочные соединения под воздействием тепла и давления.
Заключительные слова
Каждый тип клеев для печатных плат имеет свои преимущества, от быстротвердеющих УФ-клеев до термостойких полиимидных и гибких силиконовых вариантов. Правильный выбор зависит от таких факторов, как прочность соединения, гибкость и диапазон рабочих температур. Выбор подходящего клея для печатных плат не только повышает производительность и надежность, но и продлевает срок службы ваших электронных продуктов. Если вы все еще не уверены, какой клей для печатных плат лучше всего подходит для вашего применения, обратитесь в YONGVE за профессиональной консультацией и индивидуальными рекомендациями.
