Цвет печатной платы обычно относится к внешнему виду печатной платы, который определяется цветом паяльной маски или паяльной защиты. Паяльная маска — это защитный слой, который покрывает открытые медные дорожки, защищая печатную плату от пыли, влаги и других факторов окружающей среды . Зеленый — самый распространенный цвет печатных плат. Однако с развитием технологий все чаще используются другие цвета, такие как желтый, черный, красный и синий. При таком большом выборе, знаете ли вы, как выбрать правильный цвет печатной платы для ваших плат? Это то, что может дать вам этот блог. Прочитайте следующие 10 ключевых факторов, которые следует учитывать, и вы найдете ответ.
Как выбрать цвет печатной платы: 10 ключевых факторов, которые следует учитывать
Выбор цвета печатной платы — это не только вопрос эстетики. Он также может повлиять на эффективность проверки, функциональность, идентичность бренда и даже стоимость производства. Вот 10 ключевых факторов, которые следует тщательно учитывать при выборе оптимального варианта.
1. Узнаваемость бренда и эстетическая привлекательность
Очевидно, что разные цвета печатных плат обеспечивают разнообразный и отличительный внешний вид, повышая узнаваемость бренда. Интеграция идентичности бренда с индивидуальным дизайном цвета печатной платы — это эффективный способ усилить продвижение бренда. Благодаря уникальной визуальной дифференциации продукты могут быть более привлекательными для конечного пользователя. Для современных или стильных продуктов можно выбрать яркие цвета печатных плат, а для высококачественных продуктов — глубокие цвета.
2. Соображения, связанные с производительностью
- Тепловое управление: цвет печатной платы может влиять на поглощение и отражение тепла. Это имеет решающее значение для таких применений, как светодиодное освещение. Более светлые цвета, такие как белый, могут более эффективно отражать и рассеивать тепло. Более темные цвета, такие как черный, имеют большую способность поглощать тепло.
- Устойчивость к ультрафиолету: зеленые печатные платы обладают лучшей устойчивостью к ультрафиолету, что критически важно для продуктов, которые подвергаются воздействию внешней среды или ультрафи
- Видимость и контраст: когда цвет печатной платы контрастирует с медными дорожками и цветом шелкографии, компоненты и дорожки легче различимы. Высокий контраст может эффективно помочь техническим специалистам идентифицировать компоненты и дефекты в процессе пайки, повышая эффективность сборки и устранения неисправностей.
3. Факторы оптического контроля
Обычно предпочтительны цвета, которые обеспечивают высокую контрастность с медными дорожками и текстом шелкографии. Зеленый и красный цвета считаются более подходящими для системы AOI, поскольку помогают более точно проверять дефекты и уменьшать количество ложных срабатываний.
4. Идентификация продукта
Производители могут использовать определенный цвет печатной платы для различения линеек продуктов, прототипов или версий печатных плат. Например, компания может использовать зеленый цвет для стандартных производственных плат. Затем использовать красный цвет для высокопроизводительных вариантов. Для прототипов или тестовых плат можно выбрать синий цвет. Это визуальное различие помогает инженерам и техникам быстро идентифицировать различные печатные платы, сокращая количество ошибок при сборке и упрощая устранение неисправностей.
5. Тенденции рынка
Если вы хотите создать успешный продукт, необходимо провести исследование, чтобы понять рыночные тенденции и предпочтения. Разные рынки имеют разные предпочтения в отношении цветов. Выбор правильного цвета печатной платы может значительно повлиять на восприятие клиентов и их решения о покупке.
6. Несовершенства поверхности
Более светлый цвет печатной платы может легче выявлять пятна, разводы, царапины или остатки припоя во время производства и сборки. Это может повлиять на восприятие качества продукта. Однако более насыщенный цвет может скрыть небольшие пятна и царапины, придавая печатной плате более чистый вид.
7. Цвета, характерные для конкретной отрасли
Как правило, зеленые печатные платы подходят для большинства бытовой электроники, но для улучшения эстетического вида предпочтительны другие цвета паяльной маски печатных плат. В военной или аэрокосмической промышленности для определенных устройств иногда используются красный или синий цвета.
8. Специальные применения печатных плат
При выборе цвета печатной платы можно учитывать фактические области применения. Для большинства электронных устройств общего назначения достаточно зеленых печатных плат. Для светодиодных устройств рекомендуется выбирать белые печатные платы, так как они лучше отражают свет. Для высокочастотных плат хорошим выбором будет прозрачная паяльная маска.
9. Экологические соображения
Важно учитывать нормативные требования на целевых рынках. В некоторых отраслях промышленности может требоваться, чтобы цвета печатных плат соответствовали нормам безопасности. Зеленые печатные платы не содержат свинца и могут соответствовать экологическим стандартам. В настоящее время все больше производителей печатных плат предпочитают использовать экологически чистые материалы и пигменты, чтобы минимизировать воздействие на окружающую среду. Это укрепляет их репутацию в области устойчивого развития, а также способствует соблюдению нормативных требований.
10. Стоимость и доступность
Зеленые печатные платы являются наиболее широко используемыми, поэтому зеленая паяльная маска, как правило, имеет более низкую стоимость и более короткие сроки поставки. Напротив, другие нестандартные цвета печатных плат могут требовать индивидуального заказа, что может быть более дорого и иметь более длительные сроки поставки. Некоторые материалы специальных цветов могут быть даже труднодоступными и требовать дополнительных шагов для обработки.
Почему большинство печатных плат зеленые?
Несмотря на то, что для печатных плат доступно много цветовых вариантов, зеленый по-прежнему занимает большую долю рынка. Зеленый также считается стандартным цветом печатных плат в отрасли. Ниже мы рассмотрим три причины, по которым зеленый цвет доминирует.
Причина 1: Исторический контекст
Доминирование зеленых паяльных масок восходит к раннему этапу. Зеленые эпоксидные материалы были самыми надежными и широко доступными. Несмотря на появление других цветов, многие производители по-прежнему выбирают зеленый. Со временем зеленый цвет стал отраслевым стандартом и выбором по умолчанию, объединив исторические причины с практическими преимуществами.
Причина 2: Визуальный комфорт и высокая контрастность
Вторая причина — высокая контрастность между белым шелкографическим покрытием и зеленой паяльной маской. Высокая контрастность облегчает обнаружение неисправностей и дефектов. Кроме того, зеленый цвет не утомляет глаза. Это позволяет эффективно снизить утомляемость инженеров и инспекторов, работающих долгие часы на сборочных линиях.
Причина 3: Экономическая эффективность
Зеленая эпоксидная смола — широко доступный и недорогой материал. Технология ее обработки также хорошо отработана, поэтому она является экономически эффективным вариантом при производстве печатных плат. По сравнению с другими, менее распространенными цветами печатных плат, зеленая эпоксидная смола обеспечивает стабильную производительность, высокую выходную производительность и более низкие производственные затраты.

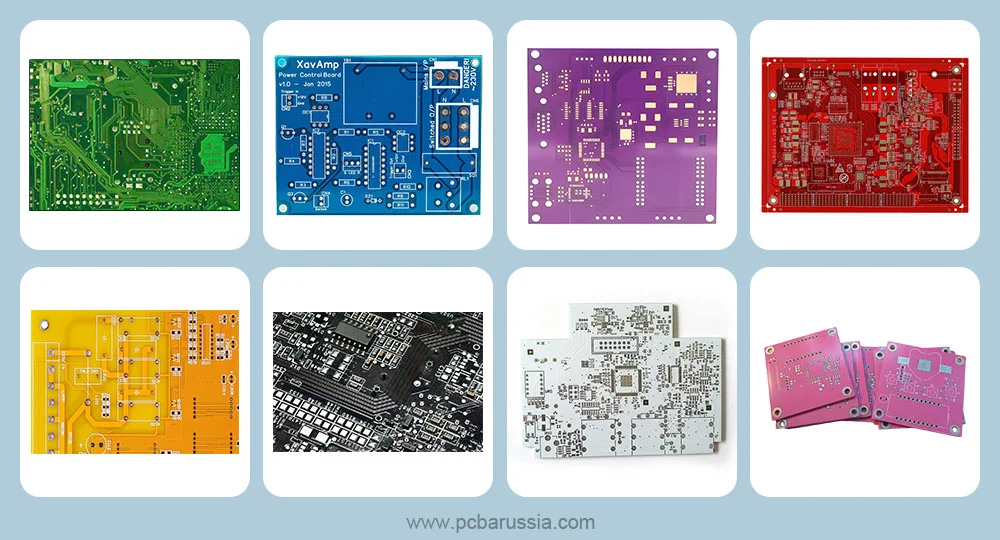

8 распространенных цветов паяльной маски для печатных плат
С развитием технологий растет спрос и на другие цвета. Теперь разработчики и инженеры печатных плат могут выбирать цвет печатной платы в зависимости от реальных потребностей, а не только ориентироваться на зеленый цвет.

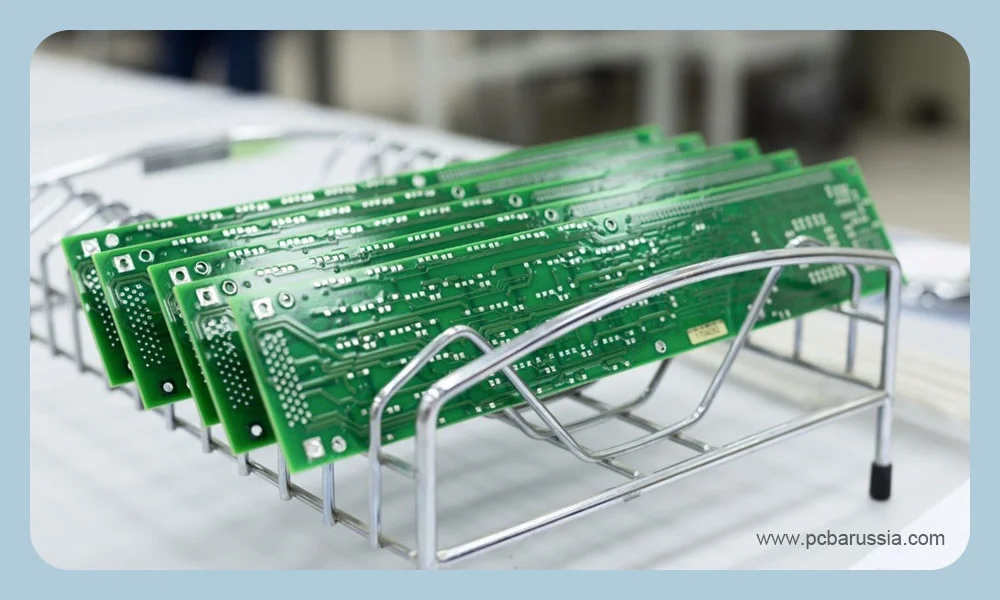

Зеленые печатные платы
как мы уже говорили, вы знаете, почему зеленые печатные платы наиболее популярны. Они приносят как экономическую, так и практическую выгоду. Однако этот цвет печатных плат очень распространен и не отличается уникальностью.
Синие печатные платы
это популярная альтернатива зеленым, позволяющая легко идентифицировать дорожки, компоненты и символы. Этот цвет имеет отличный, приятный внешний вид для брендинга, но его стоимость немного выше, чем у зеленого. Синие печатные платы часто используются в промышленной и бытовой электронике.
Красная печатная плата
если вы хотите найти яркий цвет печатной платы, красный — хороший вариант. Красные печатные платы хорошо видны, и на них легко найти дорожки.
Желтые печатные платы
желтые паяльные маски менее распространены, но ценятся за их видимость и контраст. Удивительно, но многие производители и дизайнеры не выбирают желтый цвет.
Черная печатная плата
этот цвет печатной платы обычно создает ощущение высокого качества и стиля. Однако проверка черных плат представляет собой определенную сложность. Необходимо наклонить угол, чтобы создать тени, которые позволят найти дорожки. Одним из преимуществ является хороший контраст с белым шелкографическим покрытием.
Белая печатная плата
она идеально подходит для светодиодного освещения, поскольку более эффективно отражает свет, увеличивая светоотдачу. Однако белые печатные платы требуют более частой очистки и более подвержены появлению пятен.
Фиолетовая печатная плата
для электронных продуктов, в которых основное внимание уделяется дизайну и брендингу, фиолетовая печатная плата может быть хорошим выбором. Она имеет уникальный и привлекательный цвет и хороший контраст для идентификации дорожек и компонентов.
Розовая печатная плата
это нестандартный цвет печатной платы, который может стоить дороже других. Материалы нелегко приобрести, и на их обработку требуется больше времени. Только несколько производителей разрабатывают розовые печатные платы.
| Цвет печатной платы | Контраст | Видимость | Стоимость | Контроль (AOI) |
| Зеленый | Отличная | Высокая | Низкий (стандартный) | Очень хорошо, широко используется |
| Синий | Хороший | Средний | Средний | Приемлемо, но контрастность ниже, чем у зеленого цвета |
| Красный | Хороший | Средний | Средний | Приемлемо, но сложнее, чем зеленый |
| Желтый | Хороший | Высокий | Средний | Хорошая видимость, но менее оптимизирован для AOI |
| Черный | Плохо | Низкая | Высокая | Сложно, низкая контрастность для AOI/визуального контроля |
| Белый | Плохо | Низкий | Высокий | Очень сложно, отражения влияют на AOI |
| Фиолетовый | Удовлетворительно | Средний | Высокая (особая) | Приемлемо, но не так надежно, как зеленый |
| Розовый | Средний | Средний | Высокий (специальный/пользовательский) | Средний, требует ручной настройки для AOI |
Заключительные слова
При определении цвета печатной платы, который отвечает как требованиям к производительности, так и к внешнему виду, необходимо сбалансировать множество факторов. Зеленые паяльные маски используются чаще и стоят дешевле. Однако спрос на другие цвета печатных плат растет по разным причинам. Если вы хотите выбрать привлекательный цвет печатной платы для своих продуктов, но испытываете некоторую растерянность, свяжитесь с нами, чтобы развеять все сомнения.
