Как вручную очистить флюс с печатной платы?

флюс с печатной платы — это химическое очищающее и защитное средство, обеспечивающее прочные и надежные соединения при пайке печатных плат. При использовании на печатных платах флюс удаляет оксиды и загрязнения, а также защищает металлическую поверхность, обеспечивая прочное и чистое металлургическое соединение. Флюс для пайки печатных плат — ключ к достижению стабильной и бездефектной пайки при их производстве, но его очистка также важна как для хорошего внешнего вида, так и для обеспечения долгосрочной службы. Здесь мы рассмотрим, как вручную очистить печатные платы от остатков флюса с помощью простых инструментов, а также несколько других альтернативных методов очистки печатных плат.

Зачем нужна очистка флюса для печатных плат?

Флюс играет важную роль в процессе пайки, обеспечивая отсутствие окислов и прочность паяных соединений, но после завершения процесса пайки он может стать проблемой.

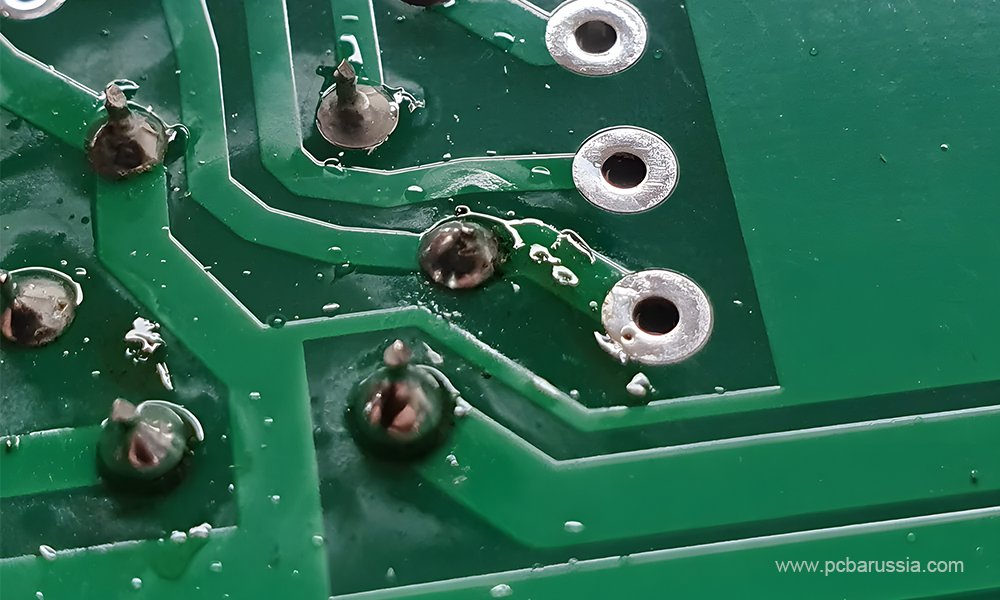

Улучшить внешний вид печатной платы: флюс оставляет заметные следы на плате, а его липкость может притягивать пыль, ворс и другие загрязнения. Неаккуратный внешний вид ухудшает внешний вид платы и может препятствовать отводу тепла и электроизоляции. Очистка печатной платы от флюса делает плату аккуратной и профессиональной, что особенно важно для коммерческих продуктов.

Предотвращение коррозии: Флюс может впитывать влагу из воздуха, что приводит к окислению и коррозии паяных соединений и медных дорожек. Эффективная очистка защищает чувствительные и миниатюрные компоненты от медленного разрушения.

Улучшение электрических характеристик: остатки флюса могут быть проводниками слабых токов, а их удаление может эффективно устранить пути утечки.

Гарантия долговременной надежности: удаление флюса минимизирует риск возникновения электрических неисправностей, коррозии и ненадежных соединений, повышая общую долговечность и надежность электронного устройства. Чистые паяные соединения с большей вероятностью способствуют общей долговечности устройств.

Соответствие высоким стандартам: В некоторых отраслях, таких как аэрокосмическая промышленность, производство медицинских приборов и автомобильной электроники, действуют строгие стандарты чистоты. Очистка — незаменимая процедура для обеспечения строгих требований и максимальной безопасности в критически важных областях применения.

Избегайте проблем с адгезией при использовании конформного покрытия: остатки могут помешать надлежащему сцеплению покрытия, приводя к образованию пузырьков, отслоению или слабому покрытию. Очищающий флюс обеспечивает прочное и надежное сцепление покрытия, обеспечивая максимальную защиту.

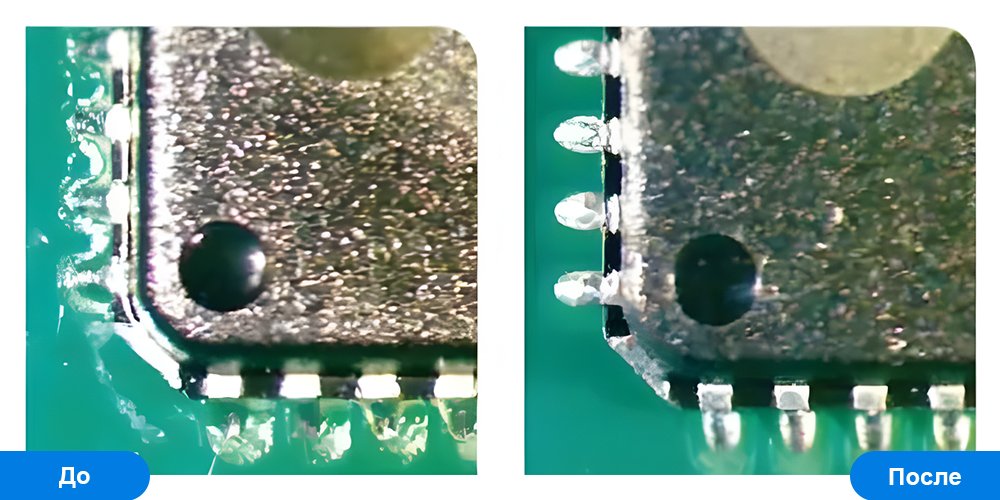

Как вручную удалить паяльный флюс с печатной платы?

Ручная очистка — самый простой способ очистки флюса. Обычно для этого используется высокочистый изопропиловый спирт (ИПС , ≥99%), который наносится на остатки и очищается антистатической щёткой или безворсовыми салфетками. ИПС растворяет остатки флюса, а щётка и салфетка помогают удалить их с поверхности.

Этот метод обычно применяется при ремонтных работах, создании прототипов и изготовлении небольших печатных плат. Благодаря низкой стоимости, простоте эксплуатации и широкому использованию материалов, его можно легко реализовать в домашних условиях. Это также означает, что он не подходит для очистки крупногабаритных печатных плат и приложений, требующих высокой надежности.

Для частичной очистки печатной платы от флюса

Если вам нужно очистить только отдельные участки, например, переделать компоненты, вы можете следовать моим следующим шагам:

1. Подготовьте инструменты: 99% ИПА, безворсовые салфетки, кисти с защитой от электростатических разрядов.

2.1 Нанесите изопропиловый спирт и потрите: нанесите или распылите небольшое количество изопропилового спирта на загрязненный участок. Для удаления остатков флюса используйте антистатическую щетку.

2.2 Протирание с помощью IPA: смочите безворсовые салфетки и аккуратно протрите плату, чтобы удалить остатки жидкости. Избегайте разбрызгивания жидкости, особенно это касается одноразовых компонентов.

3. Протрите и впитайте: используйте безворсовую салфетку, чтобы впитать растворенный флюс и предотвратить повторное осаждение.
4. Повторите при необходимости: для удаления стойких загрязнений повторно нанесите IPA и снова почистите щеткой.
5. Высушите поверхность: дайте IPA испариться. При необходимости используйте вентилятор или фен для лучшей вентиляции.

Советы:

• Не забудьте тщательно протереть и очистить, если на поверхности остались остатки загрязнений и волокон.
• Всегда работайте в хорошо проветриваемом помещении для лучшей вентиляции легких.
• Избегайте использования бытового спирта, который содержит примеси.
• Избегайте перенасыщения платы, чтобы предотвратить растекание флюса.
• Всегда расчесывайтесь в одном направлении, чтобы избежать разбрасывания остатков.

Для очистки всего флюса печатной платы

Если после пайки необходимо очистить всю плату от флюса, можно попробовать выполнить следующие действия:

1. Подготовьте инструменты: 99% ИПА, безворсовые салфетки, антистатические щетки, коробку большего размера, чем размер печатной платы, и средство для удаления флюса.

2.1 Ванна с IPA для печатных плат: Погрузите печатную плату в емкость с IPA на 10 секунд (или распылите IPA по всей плате), дайте ему стечь и растворить остатки флюса; Используйте щетку с защитой от электростатических разрядов, чтобы очистить выводы компонентов и поверхность платы.

2.2 Средство для удаления флюса: используйте средство для удаления флюса с печатных плат, которое оснащено бутылкой ИПА и съемной кисточкой; слегка сожмите его, одновременно нанося флюс на область.

3. Удалите остатки растворителя: используйте безворсовые салфетки, чтобы удалить излишки растворителя.
4. Вторичное ополаскивание: нанесите второй поток ИПА на печатную плату, чтобы смыть отслоившиеся остатки.
5. Тщательно высушите : дайте IPA полностью высохнуть на воздухе или высушите чистым сжатым воздухом или феном, чтобы предотвратить скопление остатков под интегральными схемами.
6. Проверка: используйте увеличение или УФ-свет (если флюс флуоресцентный), чтобы проверить чистоту.

Советы:

• Убедитесь, что IPA имеет высокую чистоту (≥99%), чтобы избежать водяных пятен или минеральных загрязнений.
• Для плат, на которые впоследствии потребуется нанести конформное покрытие, обеспечьте полную очистку без флюса.
• Всегда наклоняйте доску, чтобы остатки стекали, а не скапливались.

Какой тип флюса для печатных плат лучше всего подходит для ручной очистки?

Для ручной очистки с помощью ИПА лучше выбирать флюсы на основе канифоли, особенно флюсы с мягкой активацией канифоли (RMA) или канифоли (R). Они хорошо растворяются в ИПА и легко удаляются щёткой и протираются. Флюсы на основе канифоли и флюсы без отмывки подходят, но не подходят для очистки с ИПА, поскольку их трудно отмыть. Водорастворимые флюсы неэффективны для ИПА.

Ниже приведено краткое введение в основные типы флюсов и их пригодность для ручной очистки ИПА.

Существуют ли альтернативные решения для очистки флюса от печатных плат?

Ручное удаление флюса практично для небольших работ, а для средней, большой и сложной очистки флюса с печатных плат существует 3 решения.

Водная очистка

Водная очистка использует водные растворы, обычно деионизированную воду, для растворения и удаления остатков флюса. Для удаления стойких загрязнений используются чистящие средства, такие как омылители или моющие средства, для быстрой и тщательной очистки.

По сравнению с методами на основе растворителей, этот метод экологичен и бережно относится к печатным платам, что подходит для средне- и крупносерийного производства печатных плат с использованием автоматизированных линий очистки. Водорастворимые флюсы специально разработаны для этого метода, но флюсы на основе канифоли или безотмывочные флюсы, требующие растворителей, для него не подходят. Следует особо отметить, что эти методы очистки требуют тщательной сушки во избежание повреждений, связанных с воздействием влаги.

Ультразвуковая чистка

Ультразвуковая очистка — высокоэффективный способ удаления остатков флюса. Печатная плата погружается в емкость с очищающим растворителем или деионизированной водой и подвергается воздействию ультразвуковых волн для тщательной очистки. Кавитационные пузырьки, возникающие в результате воздействия волн, схлопываются, обеспечивая равномерную очистку и удаляя остатки флюса даже из узких зазоров и компонентов с малым шагом выводов.

Глубокое проникновение и качественная очистка делают этот метод удаления флюса широко распространённым для высокоплотных и сложных узлов, таких как телекоммуникационное, вычислительное и прецизионное электронное оборудование. Подходящие типы флюсов включают флюсы на основе канифоли, водорастворимые флюсы и некоторые флюсы, не требующие отмывки.

Обезжиривание паром

Обезжиривание паром — это метод на основе растворителя, при котором печатная плата подвергается воздействию горячих паров растворителя внутри герметичного устройства. По мере конденсации паров на более холодной поверхности печатной платы остатки флюса растворяются и стекают вместе с растворителем. Поверхность печатной платы остаётся чистой и сухой, без разводов и заметных загрязнений.

Этот метод очистки обеспечивает строгий контроль и исключительную тщательность, позволяя проводить его за один этап, не оставляя остатков, что делает его подходящим для отраслей, требующих высокой надежности, таких как медицинское и аэрокосмическое оборудование. Он лучше всего подходит для флюсов на основе канифоли, флюсов, не требующих отмывки, и некоторых водорастворимых флюсов, поскольку их трудно удалить водой.

Заключение

Ручная очистка печатных плат от флюса остаётся наиболее практичным и доступным решением для мелкосерийной сборки, особенно полезным для проектов с остатками печатных плат. Для удаления остатков флюса со всей печатной платы или отдельных её компонентов можно использовать антистатическую щётку и безворсовую салфетку с изопропиловым спиртом (ИПС) или средство для удаления флюса. Очистка ИПС хорошо подходит для флюсов на основе канифоли, таких как R, но не подходит для других типов флюсов. Другие альтернативные решения, такие как водная и ультразвуковая очистка, обеспечивают более стабильные и тщательные результаты и обычно используются для обработки печатных плат среднего и большого размера, а также для сложных узлов. Это также означает, что правильный метод очистки частично зависит от типа флюса и степени очистки печатной платы.

Вы можете легко получить доступ к очистке IPA для остаточных работ по самостоятельному изготовлению, прототипированию или производству небольших партий, а если вам нужны прототипы, небольшие партии или крупносерийное производство, YONGVE выступает в качестве надежного партнера, поставляющего высококачественные платы, которые соответствуют стандартам как производительности, так и чистоты.
