Одно слабое паяное соединение может привести к сбою всего производственного цикла. Плохое смачивание припоя — одна из наиболее распространенных проблем в процессе пайки, которая может привести к слабым соединениям, выходу из строя компонентов и дорогостоящей переделке. В этой статье мы разберем основные причины плохого смачивания и поделимся практическими способами его предотвращения при пайке печатных плат.
Что такое смачивание припоя?
Смачивание припоя — это способность расплавленного припоя растекаться по поверхности металлической детали (например, контактных площадок печатной платы и выводов компонентов) и прилипать к ней, образуя надежное металлургическое соединение. Для обеспечения правильного и плавного процесса смачивания припоя необходимо выполнить два конкретных условия:
- Чистая медная поверхность без окисления и загрязнений.
- Соответствующая температура пайки.

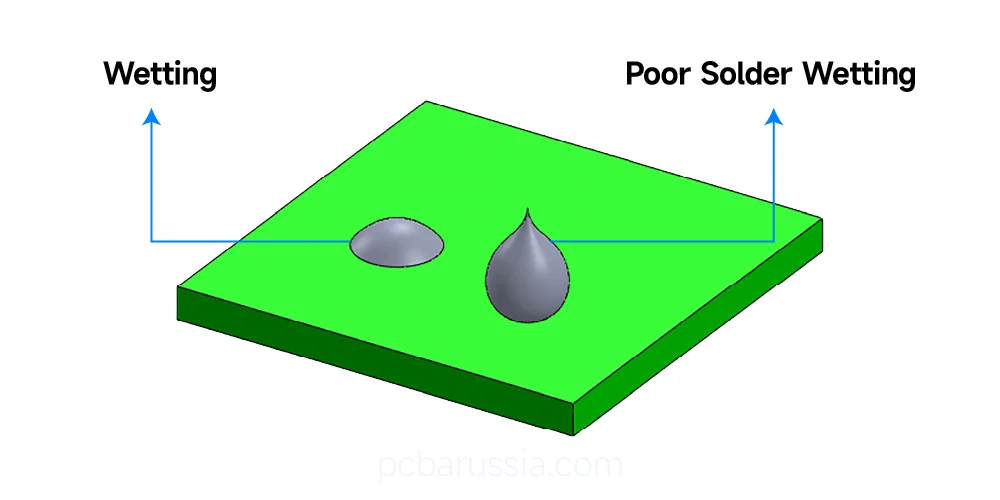

Обычно смачивание припоя оценивается по внешнему виду паяного соединения. Хорошо смаченное соединение гладкое и блестящее, что указывает на правильное течение припоя. Угол смачивания также используется для оценки смачиваемости припоя. Он описывает угол контакта, который образуется во время процесса пайки между расплавленным припоем и подложкой (контактной площадкой/выводом компонента). Согласно стандарту IPC-A-610, приемлемыми критериями являются:
- Угол смачивания < 90°: приемлемо.
- Угол смачивания > 90°: плохое смачивание припоя, повышенный риск дефектов.
Почему смачивание при пайке имеет значение?
Надлежащее смачивание при пайке необходимо для обеспечения надежных соединений (как электрических, так и механических) в процессе пайки печатных плат. Если смачивание при пайке недостаточное, припой может не прикрепиться надежно к контактной площадке или выводу компонента. Сформированные паяные соединения тусклые, пористые и зернистые, с плохой адгезией.
Плохое смачивание припоя может привести к некоторым распространенным дефектам пайки, которые могут включать холодные паяные соединения, неполное смачивание и разрывы соединений. Со временем эти слабые паяные соединения подвержены растрескиванию и разрушению под воздействием термоциклирования, вибрации и механических нагрузок. Они значительно влияют на долговечность продуктов.
6 основных причин плохого смачивания припоя или его отслоения
Плохое смачивание припоя может нарушить как механическую, так и электрическую целостность паяных соединений. Для предотвращения этой проблемы необходимо выявить основные причины.
1. Загрязнение поверхности
Следы смазки, масла или флюса на поверхности печатной платы могут загрязнять контактные площадки. Это загрязнение может препятствовать надлежащему соединению припоя с медью, что приводит к неполному смачиванию.
2. Окисление поверхности медных контактных площадок
При взаимодействии медных контактных площадок с кислородом воздуха легко образуется оксидный слой. Этот оксидный слой влияет на смачиваемость припоя и является одной из основных причин размокания припоя. При использовании бессвинцового припоя (например, Sn-Ag-Cu) требуются более высокие температуры пайки, а повышение температуры ускоряет процесс окисления.
3. Неправильный диапазон температур пайки
- Чрезмерно низкая температура пайки — недостаточная текучесть припоя, ненадлежащий контакт компонентов.
- Чрезмерно высокая температура пайки — ускоренное испарение припоя, ухудшение смачиваемости.
4. Неудачный дизайн печатной платы
- Размер и форма медной площадки — размер медной площадки слишком мал или ее форма не подходит, что препятствует правильному распределению припоя.
- Неправильно определённая паяльная маска — неточная паяльная маска может препятствовать попаданию припоя на площадки или направлять припой в непредназначенные места, что приводит к неполному соединению.
- Неоптимизированный дизайн трафарета — отверстие трафарета определяет количество и местоположение наносимой паяльной пасты. Недостаточное количество паяльной пасты может привести к частичному плохому смачиванию припоя.
5. Плохая паяемость
- Проблемы спокрытием медных контактных площадок — Неправильное покрытие или нанесение покрытия на медные контактные площадки. Неравномерная или недостаточная толщина покрытия. Повреждения во время производства печатных плат (резка, сверление, травление).
- Деградация паяльной пасты — неправильное хранение или длительное хранение паяльной пасты может привести к снижению паяемости.
6. Неправильная техника пайки и инструменты
- Чрезмерное давление контакта — может повредить металлизацию площадки или вывод компонента. Одновременно с этим выдавливается флюс, который еще не был полностью активирован.
- Длительное время нахождения наконечника — когда наконечник паяльника находится в контакте с выводом компонента или паяльной площадкой в течение длительного времени, местная температура будет непрерывно повышаться, что приведет к преждевременному сгоранию или испарению флюса.
- Окисление паяльного картриджа — окисление паяльного картриджа образует барьер, препятствующий плавному течению припоя и снижающий смачиваемость. Это часто происходит при использовании нелуженного наконечника или при работе при чрезвычайно высоких температурах.
5 способов предотвращения плохой смачиваемости при пайке
Плохая смачиваемость обычно является причиной слабых паяных соединений. Здесь мы рассмотрим 5 практических способов предотвращения плохой смачиваемости при пайке.
1. Оптимизация конструкции печатной платы
Чтобы предотвратить неэффективное смачивание припоя, необходимо начать с правильного проектирования печатной платы. Правильная конструкция контактных площадок помогает припою тщательно смачивать площадки и обеспечивать надлежащее соединение. Не следует использовать слишком маленькие площадки с нерегулярной конструкцией, которые ограничивают поток припоя. Помимо этого, очень важно, чтобы отверстия в паяльной маске точно открывали площадки. Хорошие отверстия в паяльной маске направляют поток припоя к площадкам безопасным образом и предотвращают образование мостиков и неэффективное смачивание.
2. Обеспечение чистоты печатной платы перед пайкой
Перед пайкой используйте чистящие средства для печатных плат/салфетки с растворителем, чтобы полностью удалить загрязнения с поверхности печатной платы. Это эффективный метод очистки от жира/грязи, которые могут препятствовать смачиванию припоя.
3. Выбор правильного и высококачественного флюса
Флюс способствует течению припоя и удаляет окисление. Необходимо выбрать флюс хорошего качества, совместимый с припоем и контактными площадками. Припой будет плавно смачивать контактные площадки и выводы, если использовать подходящий флюс и его количество. Однако не следует наносить чрезмерное количество флюса, так как он оставляет остатки на контактных площадках. Тем не менее, недостаточное количество флюса затруднит процесс смачивания.
4. Выбор паяльной пасты с более высокой активностью
Использование паяльной пасты с более высоким уровнем активности флюса может помочь более эффективно смачивать слегка окисленные или загрязненные контактные площадки. Причина заключается в том, что высокоактивный флюс может устранить оксиды на поверхности контактных площадок. Это наиболее применимо в случае труднопаяемых поверхностей, таких как погружное серебро, погружное олово и OSP.
5. Использование правильных техник
Контролируйте время контакта между наконечником паяльника и выводами компонента или паяльными площадками. Равномерно нагрейте площадки и выводы до соответствующей температуры пайки, затем нанесите припой, чтобы он полностью смочил поверхности. Избегайте перегрева и перемещения соединения во время охлаждения, позволяя припою затвердеть естественным образом.
Заключительные слова
Понимание причин плохого смачивания припоя и принятие соответствующих мер может помочь предотвратить размокание припоя. Если вы столкнулись с проблемами плохого смачивания припоя, не стоит слишком переживать. Вы можете дать паяному соединению остыть, очистить его от остатков флюса, повторно нагреть и выполнить повторную пайку, чтобы восстановить соединение. MOKOPCB — надежный производитель печатных плат в отрасли, предоставляющий профессиональные решения в области печатных плат. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо потребности или вопросы.
